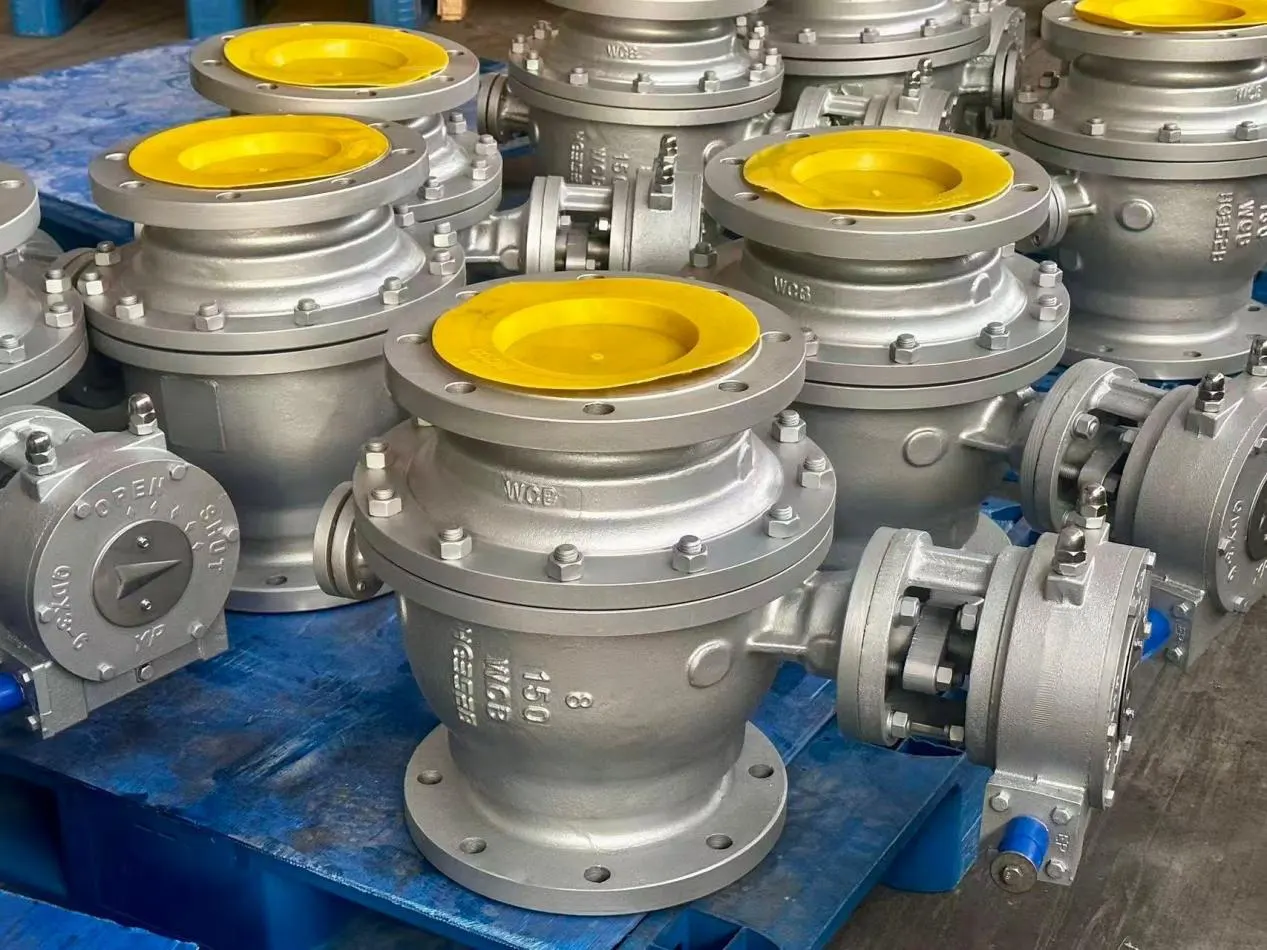

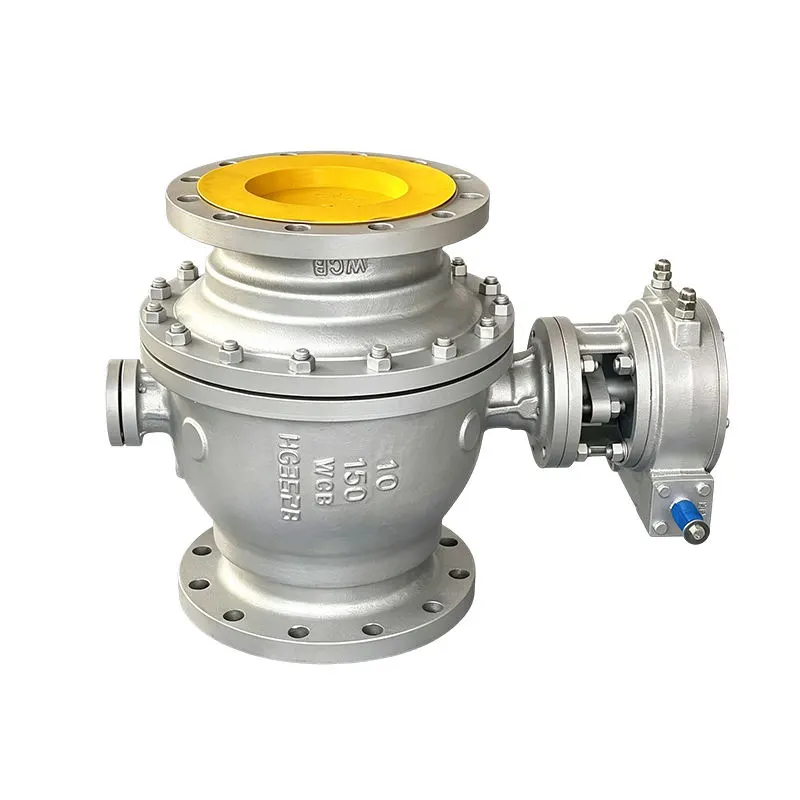

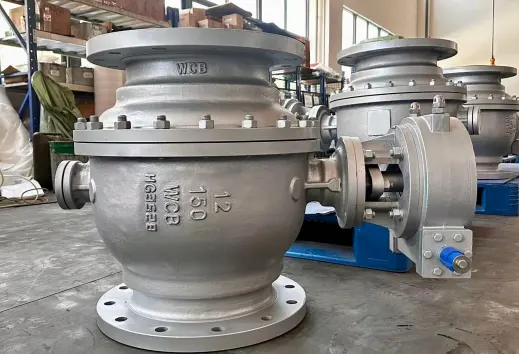

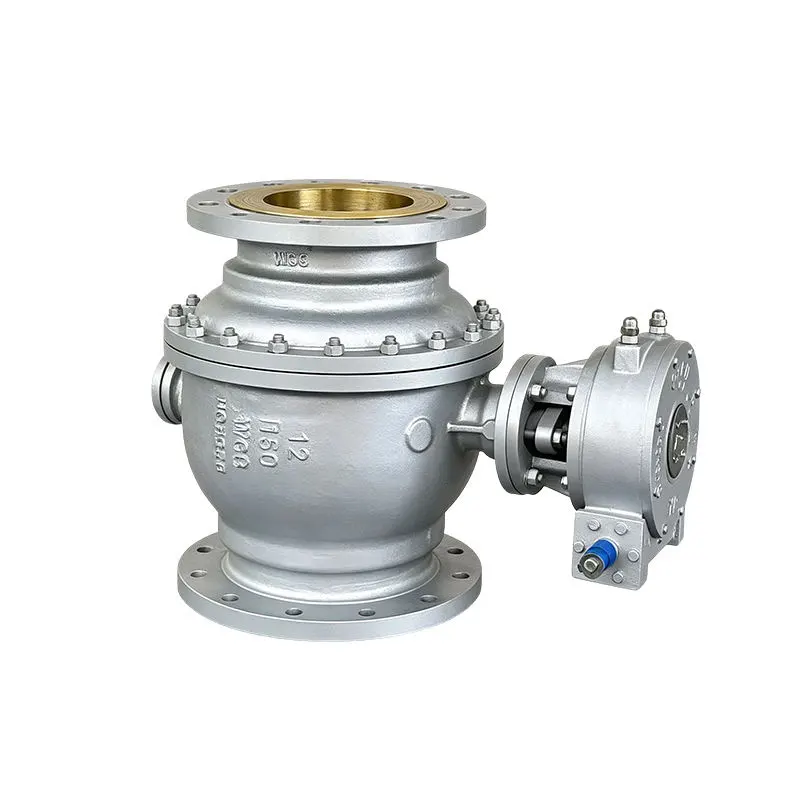

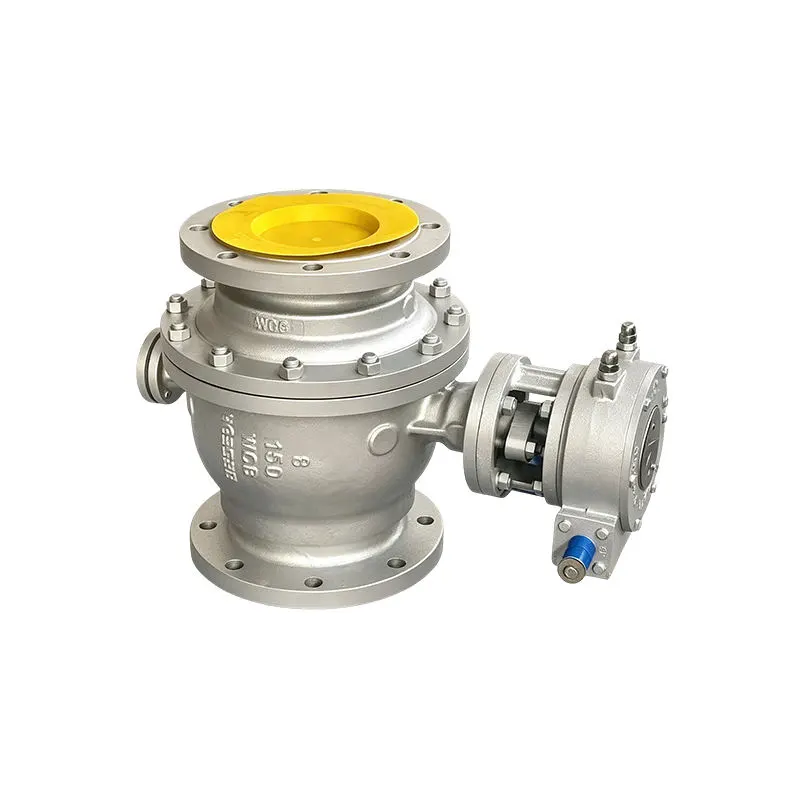

WCB Fiksni kuglasti ventil od ugljičnog čelika

Fiksni kuglasti ventil od ugljičnog čelika WCB industrijski je ventil za teške uvjete rada napravljen za izolaciju cjevovoda i kontrolu protoka, a proizvodi ga Huadu Valve Group. Usvaja dizajn fiksne kuglice i materijal od ugljičnog čelika A216 WCB, dobro prikladan za kritične radne uvjete cjevovoda visokog tlaka.

Ovaj industrijski ventil radi pouzdano pod kontinuiranim visokim tlakom i dugim ciklusima rada, naširoko odabran za projekte gdje su sigurnost brtvljenja i dug životni vijek osnovni zahtjevi.

Sirovine i strukturne prednosti

Premium A216 WCB kućište od ugljičnog čelika

Fiksni kuglasti ventil od ugljičnog čelika WCB izliven je od ugljičnog čelika A216 WCB, što donosi sljedeće osnovne prednosti:

- Visoka mehanička čvrstoća i izvrsna otpornost na udarce

-Dobra prilagodljivost temperaturi protiv skokova tlaka i vodenog udara

- Dovoljna debljina stijenke za rad u klasi visokog tlaka

- Inspekcija krutog lijevanja za uklanjanje unutarnjih i površinskih nedostataka

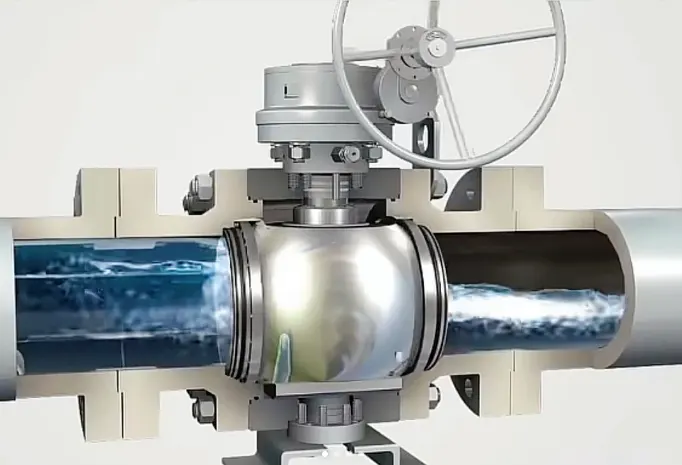

Struktura fiksne lopte montirana na osovinu

Za razliku od običnih plutajućih kuglastih ventila, naš dizajn s fiksnom kuglom prenosi većinu tlačnog opterećenja cjevovoda na gornje i donje potporne osovine. Kugla ostaje zaključana u položaju, tako da sjedišta ventila podnose samo minimalnu kontaktnu silu. Uvelike smanjuje habanje sjedala čak i kod čestih ciklusa otvaranja i zatvaranja pod dugotrajnim visokim pritiskom. Stabilno dvosmjerno brtvljenje sprječava curenje bez obzira na smjer tlaka, poboljšavajući sigurnost sustava za kritične procesne petlje.

Optimizirano brtvljenje i sigurnosna konstrukcija

Sklop plutajućeg sjedišta s oprugom opremljen je za ovaj WCB fiksni kuglasti ventil od ugljičnog čelika. Ugrađene opruge kompenziraju manje trošenje nakon tisuća operacija kako bi se održala izvedba čvrstog zatvaranja. Nosač protiv ispuhivanja služi kao standardna sigurnosna značajka protiv iznenadnih skokova pritiska. Višeslojno grafitno pakiranje smanjuje fugitivne emisije oko otvora na stabljici. Sve komponente za brtvljenje posebno su usklađene za radne medije visokog tlaka i srednje temperature umjesto generičkih rezervnih dijelova.

Ključni atributi

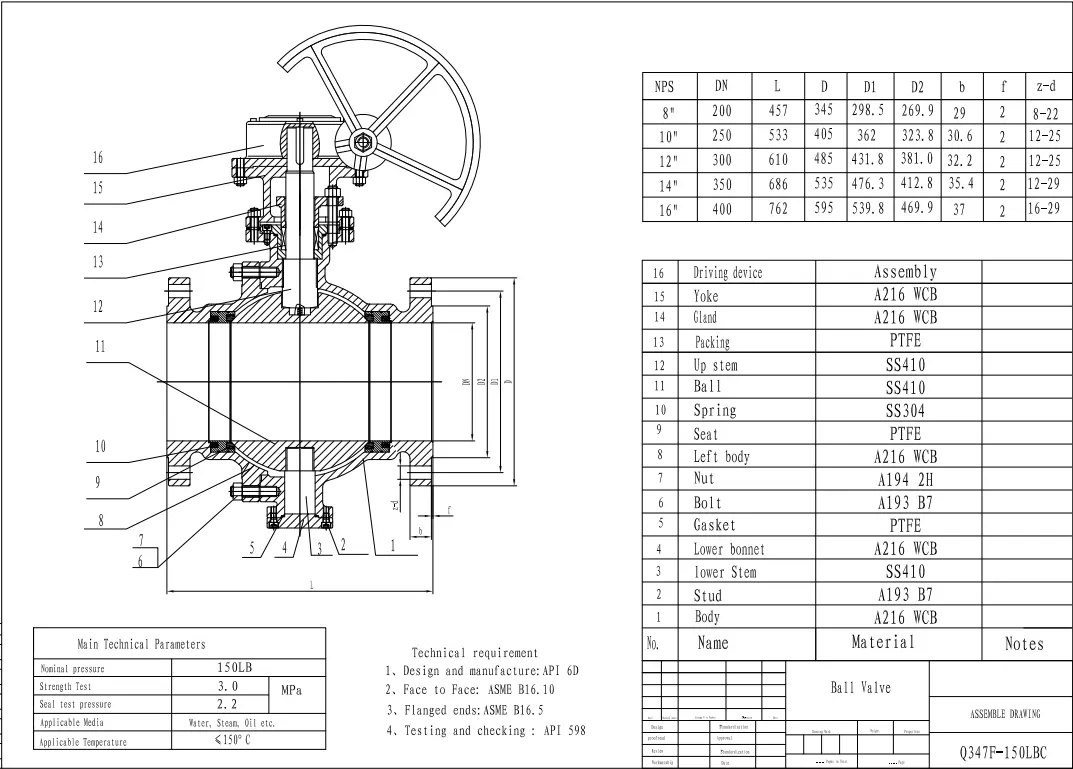

Tehničke specifikacije

Standardni parametri

Veličina: DN50-DN1200

Nazivni tlak: Klasa 150-Klasa 2500

Materijal: A216 WCB ugljični čelik

Struktura: fiksni kuglasti ventil postavljen na osovinu

Raspon temperature: -29 ℃ ~ 425 ℃

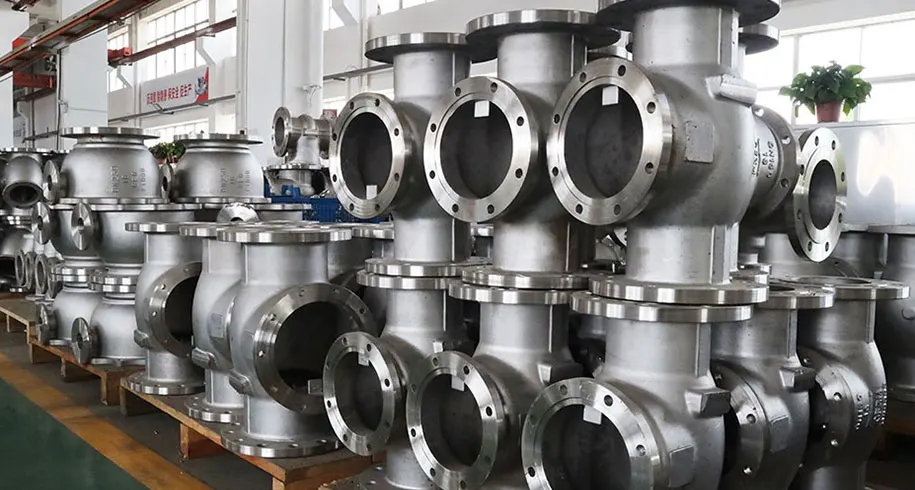

Proces proizvodnje

WCB fiksni kuglasti ventil od ugljičnog čelika prolazi kroz:

- Kvalificirana proizvodnja odljevaka A216 WCB

- Toplinska obrada za stabilna svojstva materijala

- CNC precizna obrada za brtvljenje površina

- Montaža s usklađenim komponentama za brtvljenje i pokretač

Izvedbene značajke

- Struktura osovine s niskim habavanjem za česte servise

- Pouzdano dvosmjerno čvrsto zatvaranje

- Niska stopa kvarova sjedišta pod stalnim visokim tlakom u cjevovodu

- Kompatibilan s višestrukim opcijama pokretača: ručnim mjenjačem, pneumatskim, električnim

- Dizajniran za uslugu izolacije pri potpunom otvaranju / potpunom zatvaranju

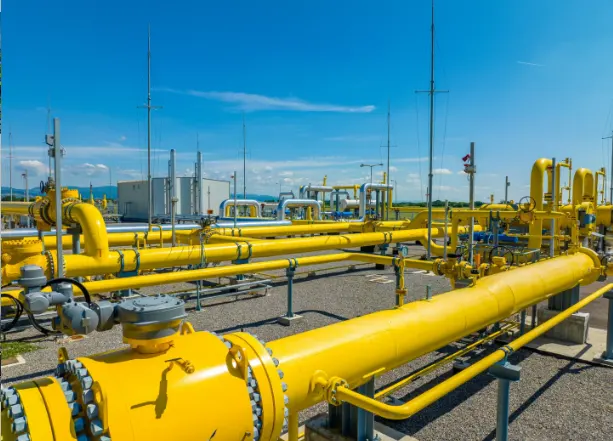

Područja primjene

Industrija nafte i plina

WCB fiksni kuglasti ventil od ugljičnog čelika široko se primjenjuje u:

- Magistralni cjevovodi za prijenos prirodnog plina

- Procesne linije za rafinerije nafte

- Objekti za prijenos sirove nafte

- Sustavi cjevovoda sabirnih plinskih stanica

Petrokemijska industrija

- Visokotlačne petrokemijske procese

- Glavni izolacijski cjevovodi procesne jedinice

- Srednjetemperaturni nekorozivni i blago korozivni krugovi tekućine

Elektroprivreda

- Glavni procesni cjevovod elektrane

- Sustavi petlje industrijskih postrojenja za teške uvjete rada

Opći industrijski projekti

- Nova izgradnja EPC projektnih paketa

- Radovi na obnovi i rekonstrukciji postojećeg cjevovoda

- Industrijska mjesta s teškim pristupom za održavanje i visokim sigurnosnim zahtjevima

Kontrola kvalitete i podrška projektnoj nabavi

Kao certificirani proizvođač ventila s ISO, CE i API certifikatima, svaki WCB fiksni kuglasti ventil od ugljičnog čelika podvrgava se potpunim tvorničkim ispitivanjima prije otpreme, uključujući ispitivanje hidrostatskog omotača, ispitivanje brtvljenja sjedišta i pregled dimenzija. Ispitivanje u cijelosti provodi se za teške ventile velikih veličina bez pregleda uzorkovanja. Provjera sirovina, inspekcija lijevanja, nadzor montaže i testiranje gotovih ventila prolaze kroz cijeli tijek proizvodnje. Potvrde o ispitivanju materijala i izvješća o inspekciji mogu se osigurati za podnošenje ponude i prihvaćanje gradilišta.

Fleksibilne opcije konfiguracije dostupne su prema radnim uvjetima na gradilištu, pokrivajući različite stupnjeve tlaka, kombinacije materijala za brtvljenje i više načina rada. Fleksibilni MOQ podržava testiranje uzoraka, opskrbu zalihama malih serija i masovne projektne narudžbe velikih količina. WCB fiksni kuglasti ventili Huadu Valve Group izvoze se diljem svijeta i dobivaju ponovljene narudžbe od industrijskih klijenata širom svijeta.

Kako je napravljeno brtvljenje sjedišta i vretena za izdržljivost u stvarnom svijetu?

Koristimo dizajn plutajućeg sjedišta s oprugom za ovaj fiksni kuglasti ventil. Unutarnje opruge drže sjedalo pritisnuto uz površinu lopte. Kada dođe do manjeg trošenja nakon tisuća operacija, opruge mogu nadoknaditi male razmake, održavajući dobre performanse brtvljenja tijekom vremena. Struktura stabla protiv ispuhivanja ugrađena je kao standardna sigurnosna značajka. Pod neočekivanim skokovima tlaka u cjevovodu, sprječava ispuhivanje vretena. Višeslojno brtvljenje od grafita postavljeno je za brtvljenje vretena, kako bi se zaustavile male fugitivne emisije oko otvora vretena. Ovi dijelovi za brtvljenje nisu generički jeftini rezervni dijelovi; odabrani su tako da odgovaraju radnim uvjetima visokog tlaka i srednje temperature.
