Princip rada nepovratnog ventila.

Nepovratni ventili se također mogu koristiti na cijevima gdje tlak u pomoćnom sustavu može narasti iznad tlaka sustava.Nepovratni ventilimogu se uglavnom klasificirati u zakretne nepovratne ventile (koji se okreću oko težišta) i nepovratne ventile za podizanje (koji se pomiču duž osi).

Funkcija ove vrste nepovratnog ventila je omogućiti protok medija samo u jednom smjeru i spriječiti obrnuti tok. Ovaj ventil obično radi automatski. Pod pritiskom tekućine koja teče u jednom smjeru otvara se disk ventila; kada tekućina teče u suprotnom smjeru, tlak tekućine i vlastita težina diska ventila djeluju na sjedište ventila, čime se prekida protok.

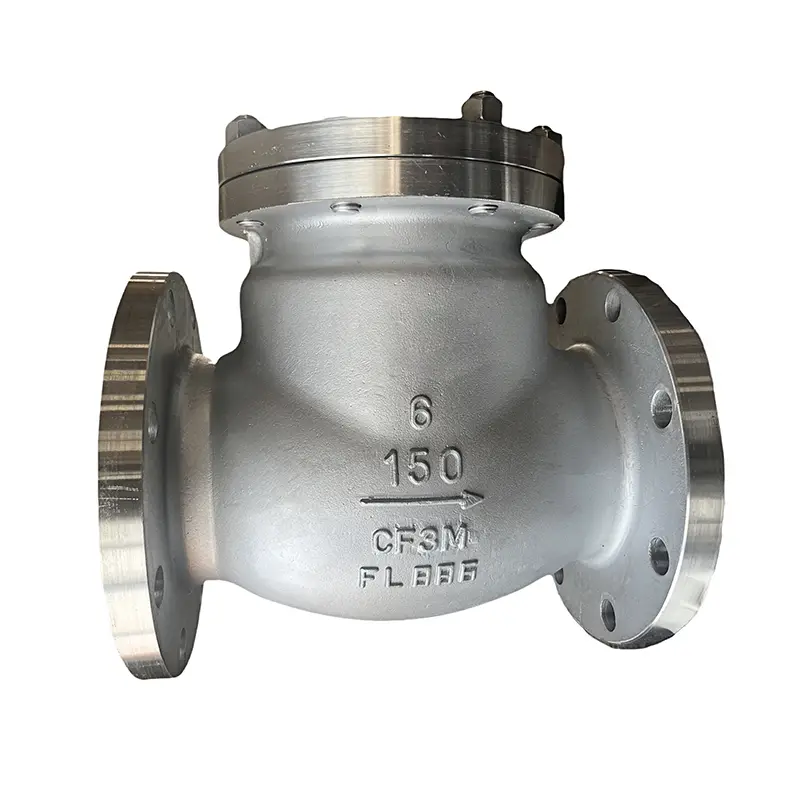

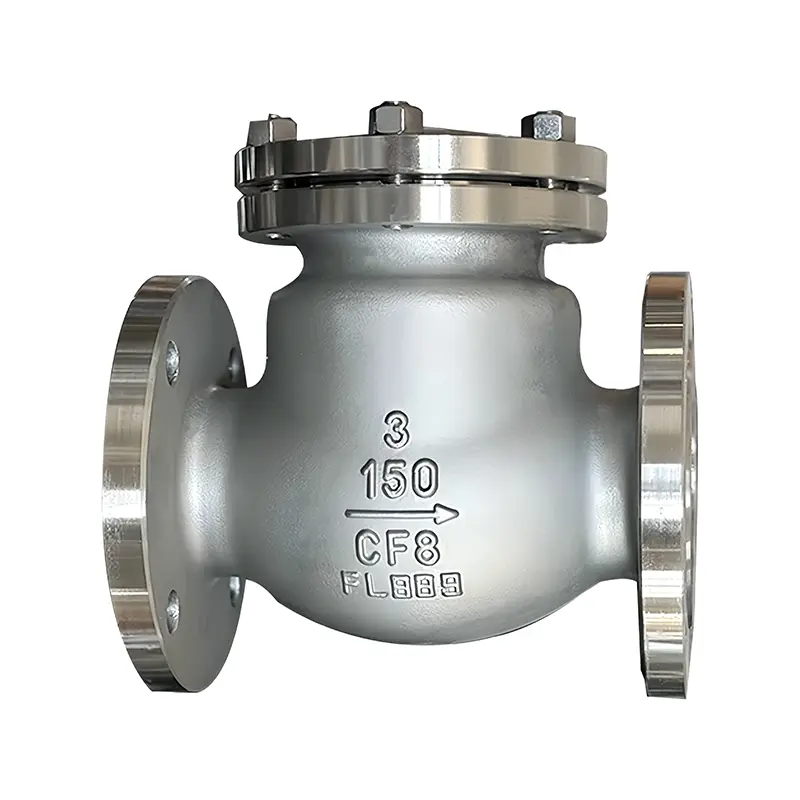

Nepovratni ventil je jedna takva vrsta ventila. Uključuje zakretne nepovratne ventile i nepovratne ventile za podizanje. Nepovratni zakretni ventil ima mehanizam šarki i disk ventila koji slobodno naliježe na nagnutu površinu sjedišta ventila poput vrata. Kako bi se osiguralo da disk ventila uvijek može doseći odgovarajući položaj na sjedištu ventila svaki put, disk ventila je dizajniran s mehanizmom šarke tako da disk ventila ima dovoljno prostora za njihanje i može istinski i potpuno dodirnuti sjedište ventila. Disk ventila može biti u potpunosti izrađen od metala ili može imati kožu, gumu ili sintetičku presvlaku laminiranu na njega, ovisno o zahtjevima izvedbe.

Kada je nepovratni ventil potpuno otvoren, tlak tekućine je gotovo bez prepreka, tako da je pad tlaka na ventilu relativno mali. Disk podiznog povratnog ventila nalazi se na brtvenoj površini gornjeg sjedišta ventila tijela ventila. Ovaj ventil, osim što omogućuje slobodno podizanje i spuštanje diska, ima istu strukturu kao i zaporni ventil. Tlak tekućine uzrokuje da se disk podigne s brtvene površine sjedišta ventila, a povratak medija uzrokuje da disk padne natrag na sjedište ventila i prekine protok.

Ovisno o uvjetima rada, disk ventila može biti potpuno metalne strukture ili u obliku gumene podloge ili gumenog prstena ugrađenog u okvir diska ventila. Poput zapornog ventila, prolaz protoka podiznog nepovratnog ventila također je uzak, tako da je pad tlaka kroz podizni nepovratni ventil veći nego kod zakretnog nepovratnog ventila, a ograničenje protoka nepovratnog zakretnog ventila je vrlo malo.
