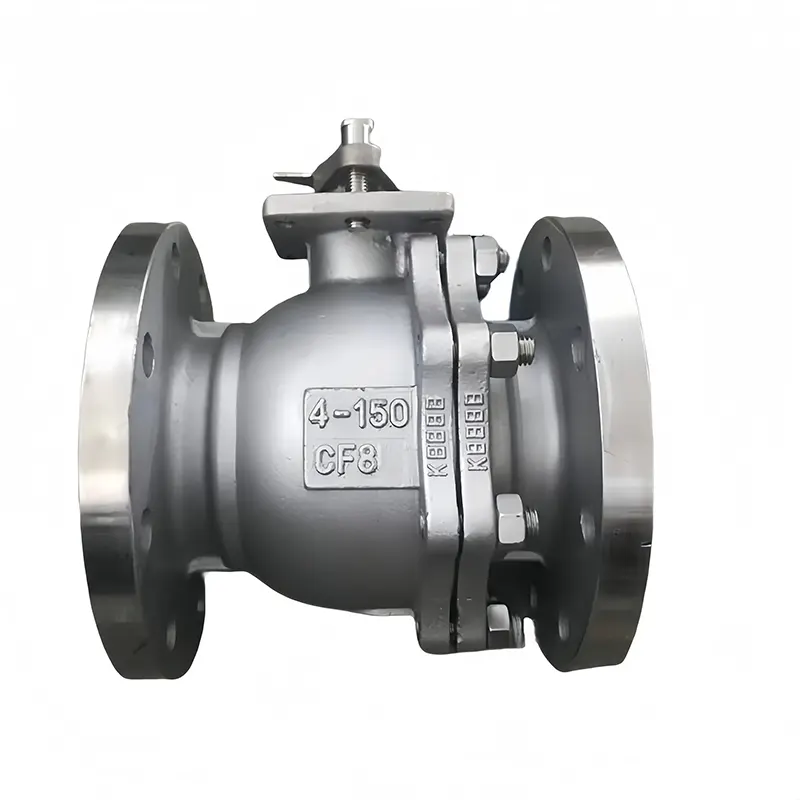

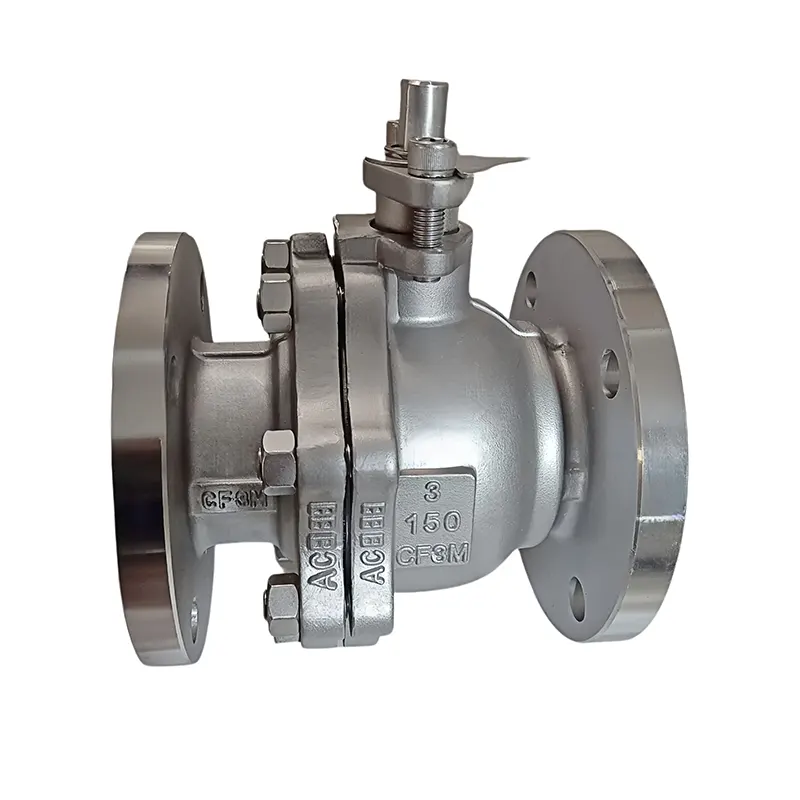

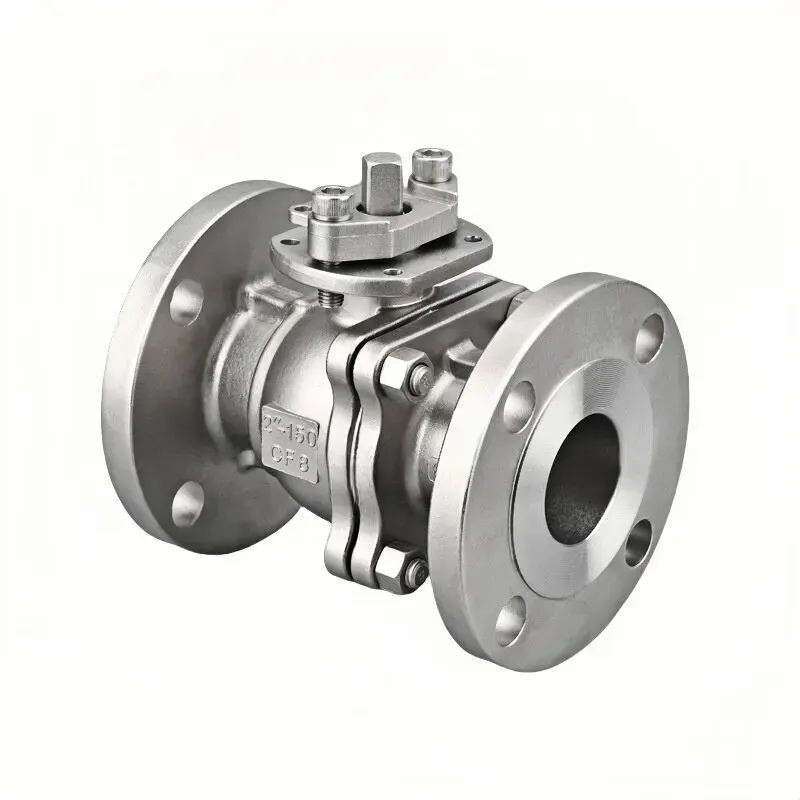

Ručni kuglasti ventil od nehrđajućeg čelika

Ručni kuglasti ventil od nehrđajućeg čelika ručni je izolacijski i regulacijski ventil dizajniran za kontrolu tekućine na licu mjesta. Proizveden u tvornici Huadu Valve, koristi nehrđajući čelik visokih specifikacija za rješavanje različitih neekstremnih industrijskih radnih medija.

Pronalazi veliku primjenu u obradi vode, lakim kemijskim proizvodima, farmaciji hrane, obalnom moru i cjevovodima općih postrojenja, gdje se visoko cijene higijena, učinak protiv hrđe i rad bez napajanja.

Ovaj ručni kuglasti ventil održava stabilnu izvedbu čak i pod kontinuiranim cikličkim radom u teškim okruženjima postrojenja.

Ključni atributi

Sirovine i strukturne prednosti

Zašto se nehrđajući čelik ističe za kućišta ventila

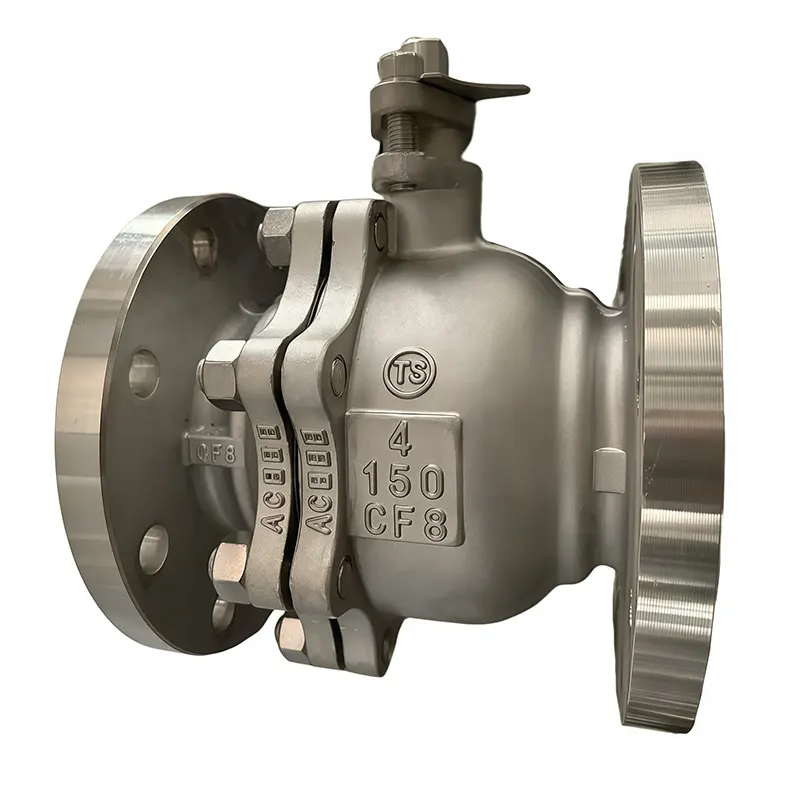

Naš ručni kuglasti ventil je kovan/lijevan od pažljivo odabranog nehrđajućeg čelika SS304 i SS316 (klase lijevanja CF8 / CF8M).

Umjesto osnovnog ugljičnog čelika, nehrđajući čelik donosi inherentnu otpornost na hrđu, oksidaciju i blagi kemijski napad. To ga čini idealnim za radionice s vlažnim postrojenjima, obalne instalacije i blago korozivne procesne tekućine.

Napredne jednodijelne tehnike oblikovanja eliminiraju skrivene unutarnje nedostatke poput pukotina ili inkluzija pijeska. Gotovo tijelo pruža solidnu mehaničku čvrstoću, dobru toleranciju na udarce i stabilnu nosivost pritiska. Dugotrajni rad neće lako izazvati deformaciju tijela ili curenje spojeva, smanjujući vaše ukupne troškove održavanja postrojenja.

SS316 varijanta je izvrsna kada su uključene tekućine pune klorida ili soli. Za standardne instalacije za vodu, zrak i plin, SS304 ostaje uravnotežen izbor koji štedi proračun za većinu inozemnih kupaca.

Čvrsta provjera sirovina

Svaka dolazna serija materijala prolazi kroz laboratorijske provjere kako bi se zajamčilo:

- Kemijski sastav strogo odgovara specifikacijama SS304 / SS316 / CF8 / CF8M

- Bez recikliranog ili lošijeg zamjenskog materijala

- Konzistentna mehanička svojstva za suočavanje sa stvarnim uvjetima na gradilištu

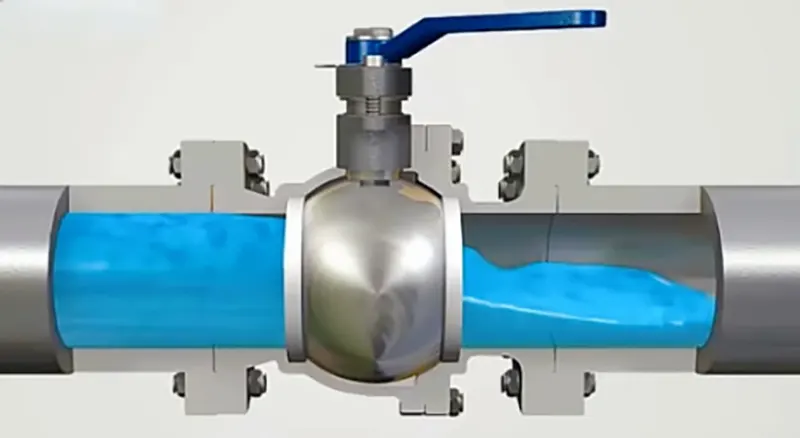

Plutajuća lopta Manual Architecture Edge

Usvajamo dokazano načelo lebdeće lopte upareno s ljudskom ručicom, dizajniranom za upotrebljivost stranice u stvarnom svijetu:

-Potpuno ručno pokretanje: bez struje, bez dovoda zraka; izbjegavate dodatni pomoćni hardver i povezane rizike kvarova

- Jednostavna instalacija, intuitivan rad i niske barijere na održavanju na gradilištu

- Optimizirani put protoka punog provrta smanjuje turbulenciju protoka, omogućavajući glatku propusnost medija bez nepotrebnog pada tlaka

- Precizno spojena PTFE sjedala i polirana plutajuća kugla postižu čvrsto zatvaranje unutar okvira nazivne temperature tlaka

- Dodatna ručka koja se može zaključati na terenu ograničava nasumično okretanje, učinkovito sprječavajući slučajno pogrešno rukovanje osoblja na gradilištu

-Dizajniran za izolaciju pri potpunom otvaranju / potpunom zatvaranju; ne preporučuje se dugotrajno prigušivanje u poluotvorenom položaju.

Fleksibilne mogućnosti povezivanja za različite cjevovode

U ponudi je više konfiguracija krajeva: krajevi s navojem, krajevi s prirubnicama, sanitarni brzi spojevi.

- Širok spektar veličine koji pokriva 1/2" do 4 inča, kompatibilan s više klasa tlaka

- Jednako dobro radi za instrumentalne vodove malog promjera i izolaciju glavnog cjevovoda velikog protoka

- Proizvedeno prema standardu ASME B16.34, zamjenjivo s glavnim globalnim rasporedima cjevovoda

- Naš inženjerski tim može procijeniti crteže kupaca i razviti prilagođena rješenja za zahtjeve nestandardnih dimenzija.

Dobro osmišljen sustav brtvljenja

Brtveni sklop podešen je za dugotrajnu izdržljivost na terenu:

- Samopodmazujući PTFE sjedište smanjuje trenje tijekom rotacije poluge, štiteći sjajnu površinu lopte od trošenja

- Dvosmjerno nepropusno zatvaranje za vodu, ulje, plin i blago korozivne procesne tekućine

- Optimizirani raspored brtve vretena suzbija slučajno curenje duž osovine ventila

- Svojstva protiv obraštanja, zaštite od kamenca održavaju srednju čistoću, savršeno odgovaraju scenarijima higijenske proizvodnje.

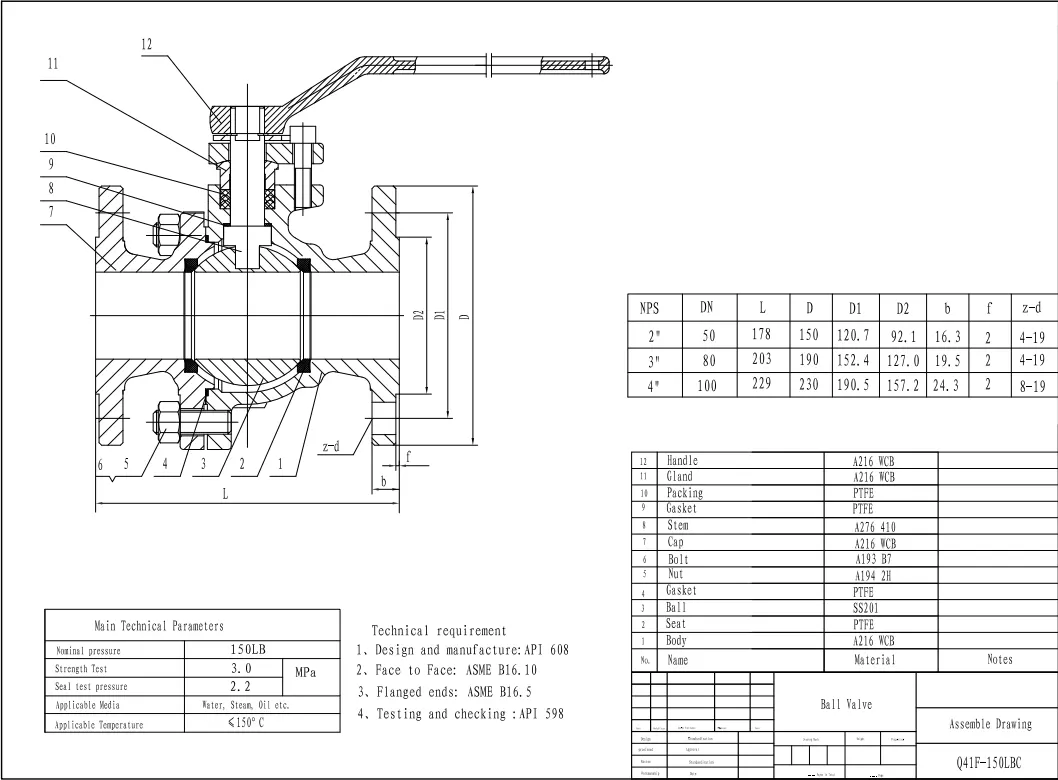

Tehničke specifikacije

Standardni parametri

Veličina: 1/2"-4" (artikli dostupni na zalihama)

Tlačna klasa: PN16 / PN25 / PN40/PN64/PN100

Materijal kućišta: SS304(CF8), SS316(CF8M)

Vrsta ventila: ručni kuglasti ventil od nehrđajućeg čelika

Oblik spoja: navoj / prirubnica / sanitarna stezaljka

Radna temperatura: -20°C ~ 180°C (ovisi o smjesi sjedala)

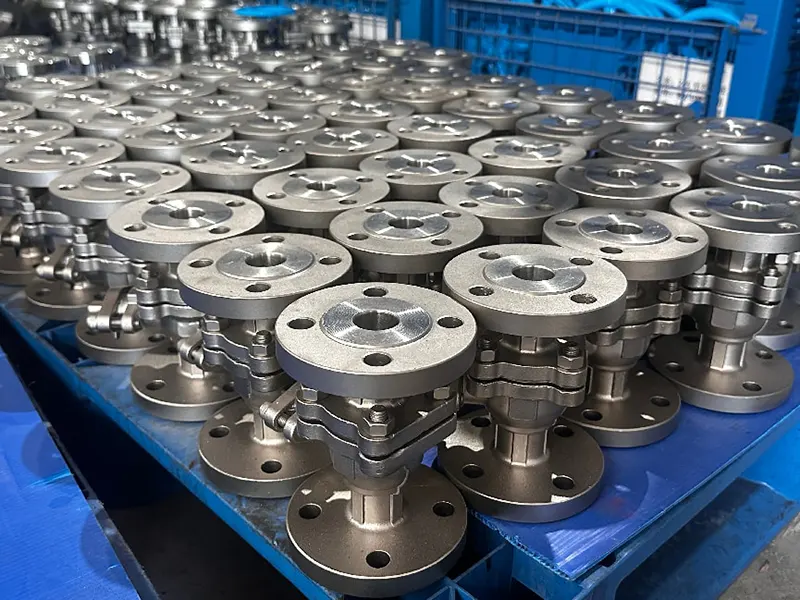

Tijek proizvodnje

Naš ručni kuglasti ventil od nehrđajućeg čelika prolazi kroz kompletne proizvodne korake:

-Precizno lijevanje / kovanje od nehrđajućeg čelika

- Toplinska obrada za stabilizaciju mehaničkih svojstava materijala

- CNC visokoprecizna obrada za kuglice, brtvene površine i spojne krajeve

- Kompletna montaža jedinice s ručnom polugom; ručka koja se može zaključati postavlja se na zahtjev

Istaknute izvedbe

- Izvanredna otpornost na hrđu i koroziju

- Dizajn punog provrta za minimalan gubitak tlaka

- Pouzdano dvosmjerno nepropusno zatvaranje za tekućinu i plin

- Ručni rad bez napajanja, velika prilagodljivost gradilištu

- Dodatak za zaključavanje ručke za sprječavanje pogrešnog rada

- U skladu s ASME B16.34 međunarodnim normama za cijevi

Područja primjene

Sektor za pročišćavanje vode

Ručni kuglasti ventil od nehrđajućeg čelika ima široku primjenu u:

-Mreže cjevovoda za gradsku vodoopskrbu i pročišćavanje

- Pomoćni krugovi cirkulirajuće vode i otpadne vode

- Izolacija cjevovoda čiste vode i uklopne točke

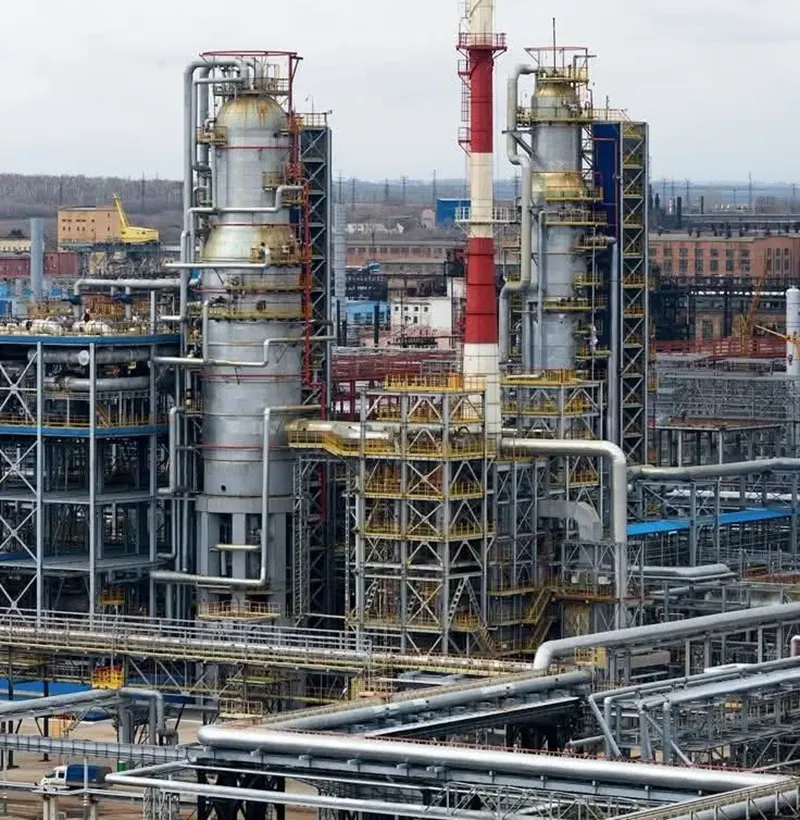

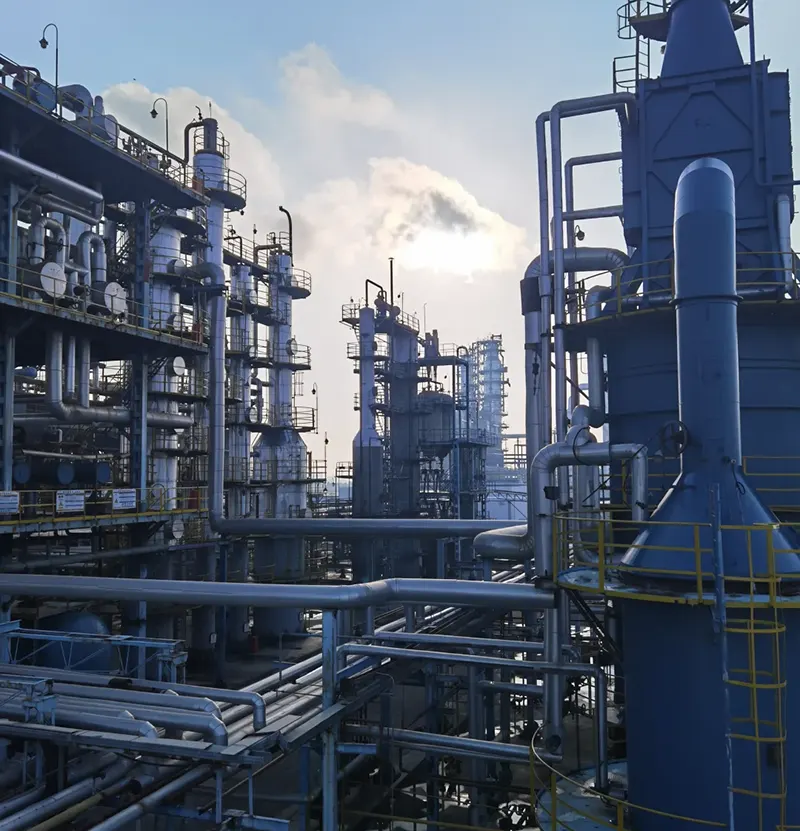

Kemijski i petrokemijski sektor

- Cjevovod za opće lake kemijske procese

- Petlje za kontrolu blago korozivne tekućine

- Pomoćne mreže cjevovoda za petrokemijska postrojenja

Sektor hrane, pića i farmaceutskih proizvoda

- Sanitarni cjevovodi za proizvodne linije hrane i pića

- Procesni cjevovod unutar farmaceutskih radionica

- Prijenos higijenske tekućine gdje je obavezan bez kontaminacije

Pomorski i opći industrijski scenariji

- Na obalnim obalnim i obalnim morskim cjevovodnim sustavima

- Pomoćna kontrola petlje za projekte građevinskih izvođača

- Rezervne zalihe koje se brzo kreću za lokalne distributere i poslove remonta postrojenja

Savjeti za rad na licu mjesta i podrška za globalni projekt

Kako biste maksimalizirali radni vijek: očistite trosku od zavarivanja i čvrste ostatke unutar cjevovoda prije instalacije. Nemojte primjenjivati ​​grubu silu na ručnu polugu. Provedite povremene cikluse punog hoda kako biste zaustavili lijepljenje brtve nakon dugog statičkog stanja mirovanja. Manje curenje vretena može se ispraviti laganim podešavanjem brtve. Uključite status spojeva i ručki u redovite obilaske inspekcije postrojenja.

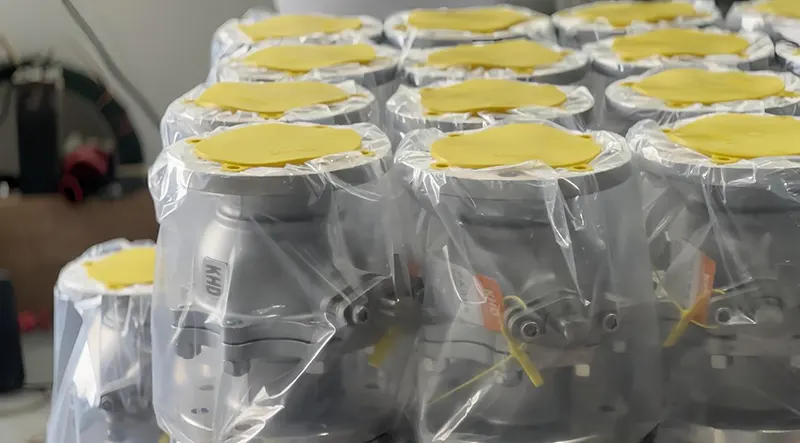

Kao API, ISO, CE certificirani proizvođač ventila, svaka jedinica prolazi ispitivanje tlaka, ispitivanje curenja i vizualni pregled prije otpreme. Naš cjelovit tijek rada QC-a pokriva ulaznu provjeru sirovina, preciznu strojnu obradu kroz validaciju gotovog proizvoda. Potvrde o ispitivanju materijala mogu se dostaviti za podnošenje ponuda i prihvaćanje gradilišta inozemnih projekata.

Dostupna je fleksibilna OEM i ODM prilagođena usluga: podržano je prilagođavanje materijala, posebno dimenzioniranje, završna obrada površine, graviranje logotipa i prilagođena optimizacija stanja. Fleksibilni MOQ prilagođava se ispitivanjima na malim uzorcima kao i masovnim skupnim narudžbama za velike projekte.

Naši ručni kuglasti ventili od nehrđajućeg čelika stekli su široko tržišno priznanje diljem jugoistočne Azije, Bliskog istoka, Afrike, Europe i šire. Zahvaljujući dosljednim performansama na terenu i dokazanoj dugoročnoj izdržljivosti, izgradili smo čvrsta dugoročna partnerstva s distributerima, inženjerskim izvođačima i operaterima krajnjih postrojenja širom svijeta. Bez obzira trebate li pouzdane jedinice za tekuće uvođenje projekta ili redovito obnavljanje zaliha, slobodno se obratite našem timu. Spremni smo podijeliti potpune tehničke tablice i konkurentne ponude prilagođene vašim stvarnim zahtjevima.
