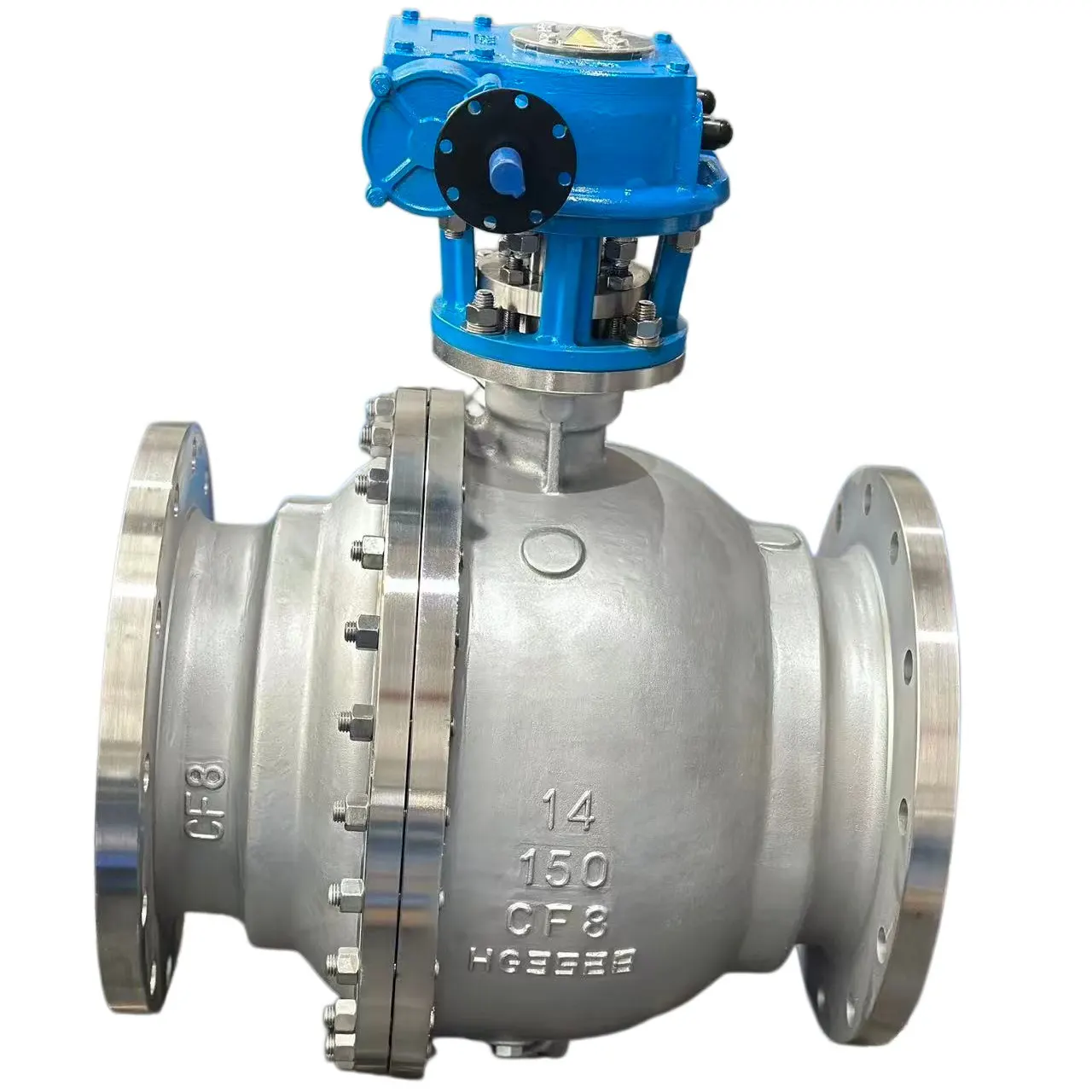

Fiksni kuglasti ventil od nehrđajućeg čelika Kovani kuglasti ventil s prirubnicom

Značajke proizvoda

- Struktura fiksne kugle montirana na osovinu, pogodna za velike provrte i radne uvjete visokog tlaka.

- Kovano tijelo ventila od gustog materijala, visoke mehaničke čvrstoće i dobrih učinaka protiv korozije.

- Dizajn potpunog otvora, mali otpor protoka, veliki kapacitet protoka, pogodan za čišćenje cjevovoda.

- Plutajuće sjedalo s oprugom ostvaruje dvosmjerno čvrsto zatvaranje, nisku stopu curenja.

- Dizajn vretena protiv ispuhivanja, ugrađena antistatička i vatrootporna struktura u skladu s API 607.

- Samorasterećeno sjedalo za abnormalni nadpritisak u šupljini radi poboljšanja sigurnosti rada.

- Nizak radni moment, podržava česte cikluse otvaranja-zatvaranja za dugotrajnu stabilnu upotrebu.

Ključni atributi

Struktura proizvoda

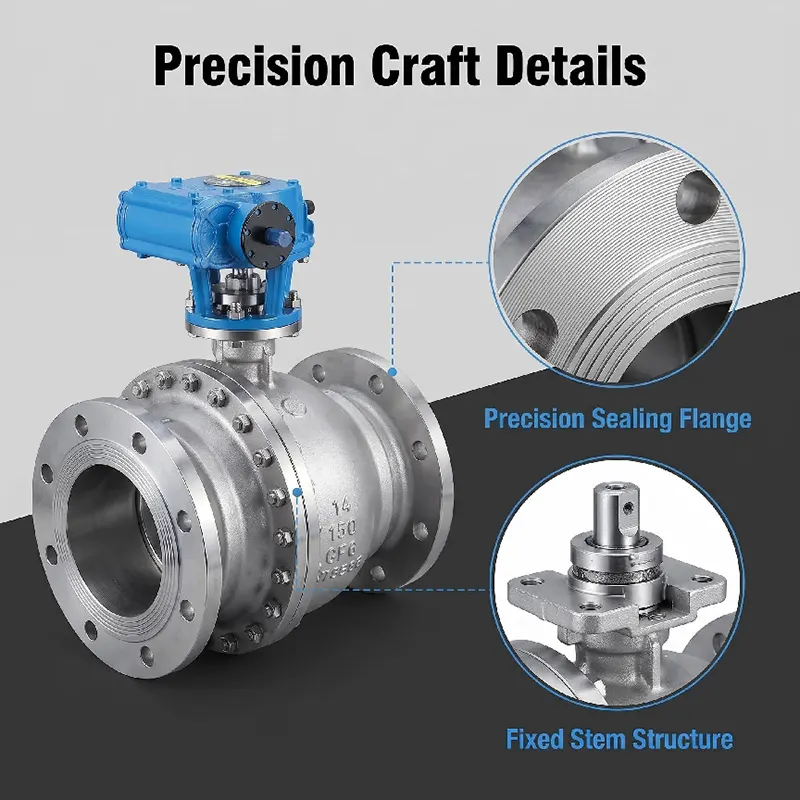

Ovo je fiksni kuglasti ventil od nehrđajućeg čelika, kovani kuglasti ventil s prirubnicom. Lopta je poduprta gornjom i donjom osovinom osovine umjesto da pluta silom sjedišta. Glavne komponente uključuju kovano tijelo ventila, poklopac motora, fiksnu kuglu, gornje i donje osovine osovine, plutajuća sjedišta s prednapetim oprugama, vreteno protiv izbijanja, priključne krajeve prirubnice i ISO 5211 gornju montažnu podlogu za aktuatore. Funkcija dvostrukog blokiranja i ispuštanja može se osigurati na zahtjev. Opcije prirubnice: RF, RTJ.

- Tijelo ventila / poklopac motora: kovani nehrđajući čelik A182 F304 / A182 F316L

- Lopta: Kovani nehrđajući čelik, tvrdo kromiran ili Stellite tvrdo obložen

- Drška: nehrđajući čelik A182 F316

- Brtva sjedišta: PTFE / RPTFE za meko brtvljenje; Stellite 6 tvrda legura za metalno tvrdo brtvljenje

- Brtva i O prsten: FKM, PTFE, prilagođen za različite temperature medija

- Vijci: B8 / B8M vijci od nehrđajućeg čelika

Raspon tlaka i temperature

-Razred tlaka: PN16-PN100, Klasa150-Klasa2500

-Radna temperatura:

• Verzija s mekom brtvom: -29 ℃ ~ +200 ℃

• Verzija s metalnim tvrdim brtvljenjem: -29 ℃ ~ +425 ℃

- Standard ispitivanja: API 598, ispitivanje ljuske 1,5 puta nazivnog tlaka; ispitivanje sjedala 1,1 puta nazivni tlak

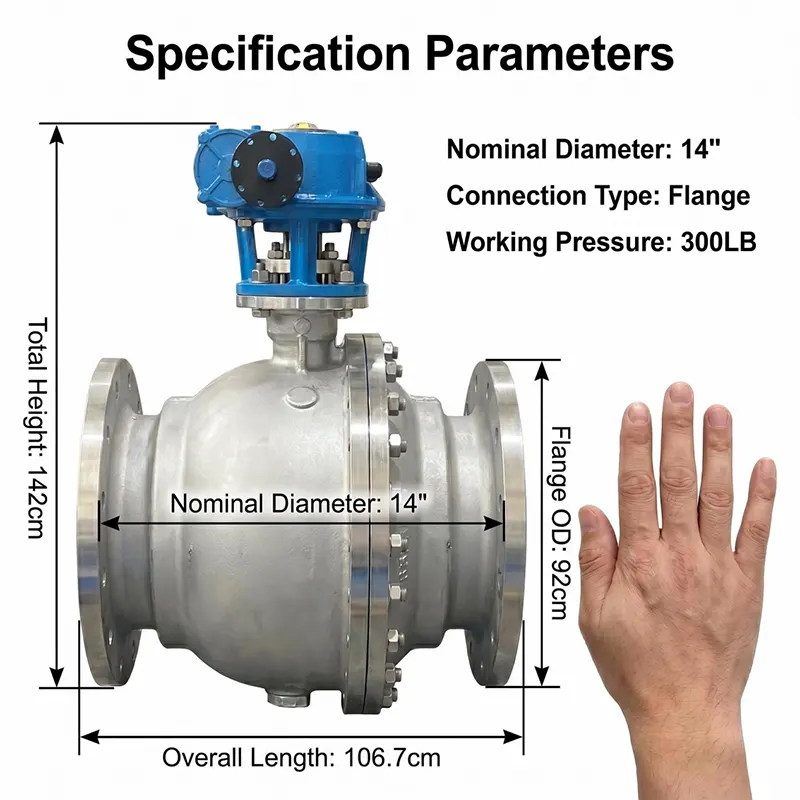

- Raspon veličina: DN50-DN600 (NPS2"-NPS24")

Vrste operacija

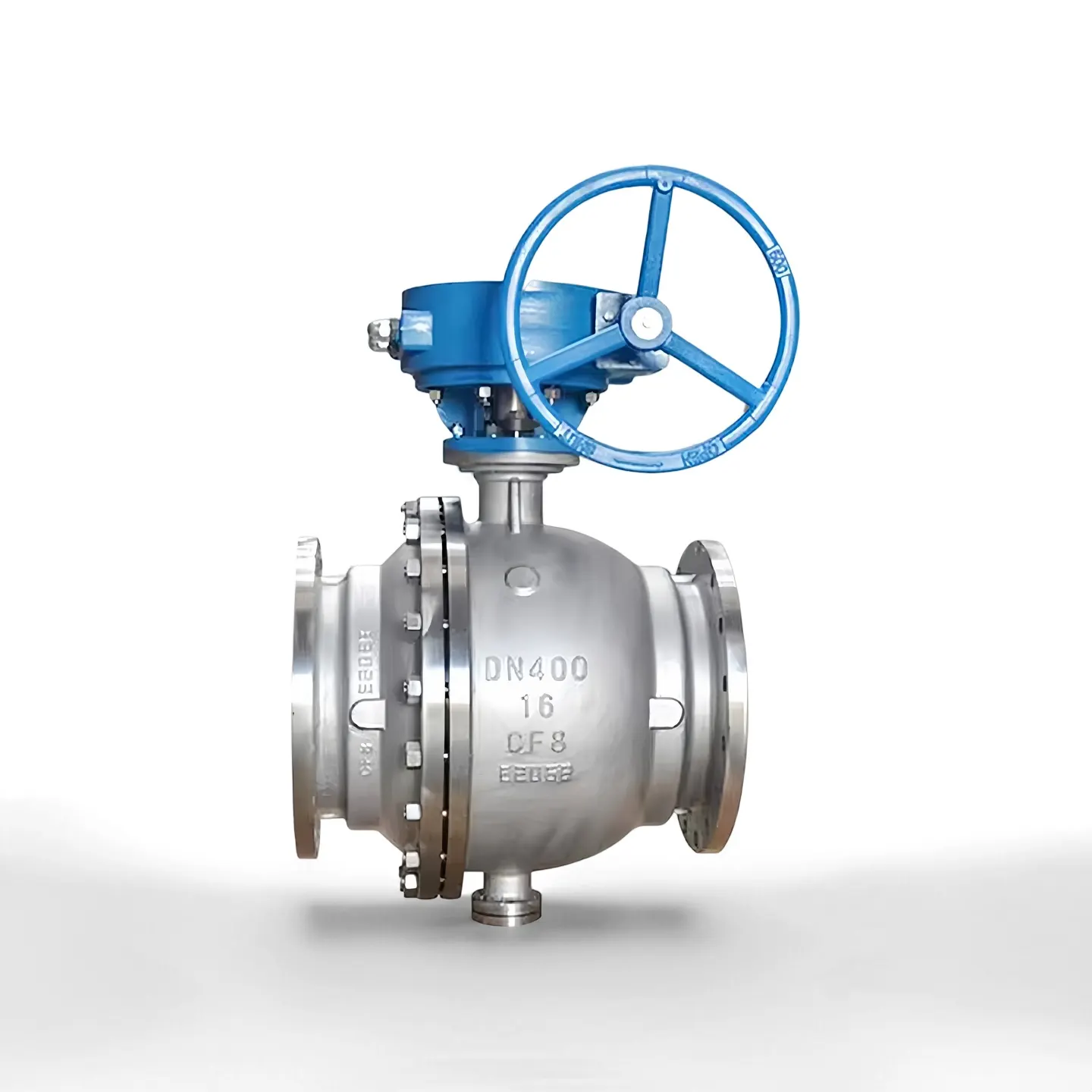

-Ručno: Operator pužnog prijenosnika za velike zahtjeve okretnog momenta

-Pneumatski: pneumatski aktuator s jednostrukim/dvostrukim djelovanjem, s graničnim prekidačem i solenoidnim ventilom

-Električni: On-off tip ili modulirajući električni aktuator za daljinsko automatsko upravljanje

-Hidraulički / elektrohidraulički pogon dostupan na poseban zahtjev

Svi aktuatori odgovaraju ISO 5211 montažnoj platformi.

Prijave

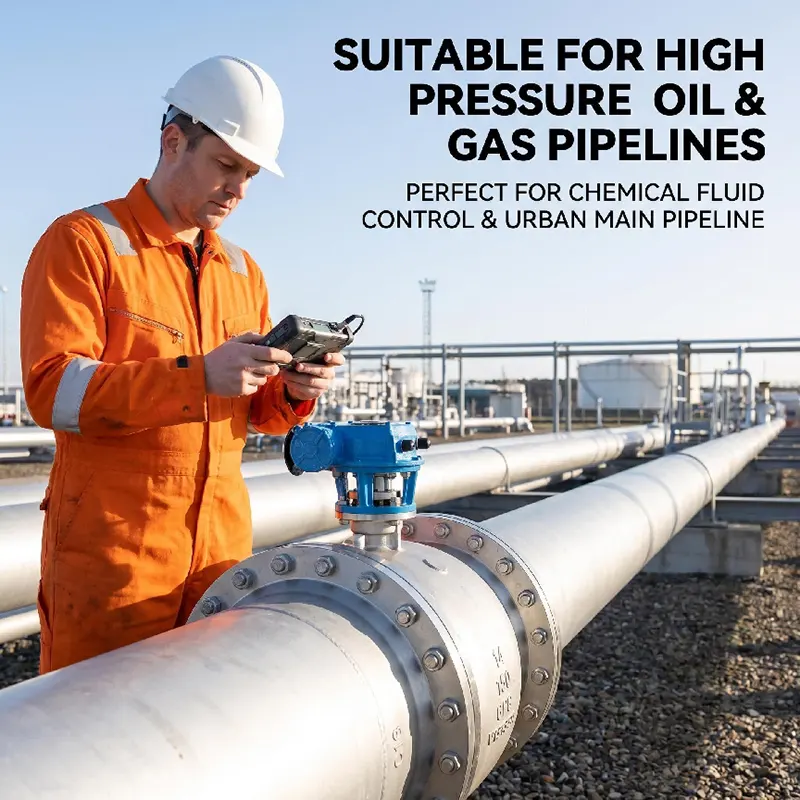

Široko prihvaćen za on-off i izolaciju za tekućine, plinove i korozivne medije. Uglavnom se koristi u dalekovodima za naftu i plin, petrokemijskim postrojenjima, kemijskoj preradi, proizvodnji električne energije, obradi vode, LNG-u i drugim teškim industrijskim projektima.

Zašto odabrati naš fiksni kuglasti ventil od nehrđajućeg čelika, kovani kuglasti ventil s prirubnicom？

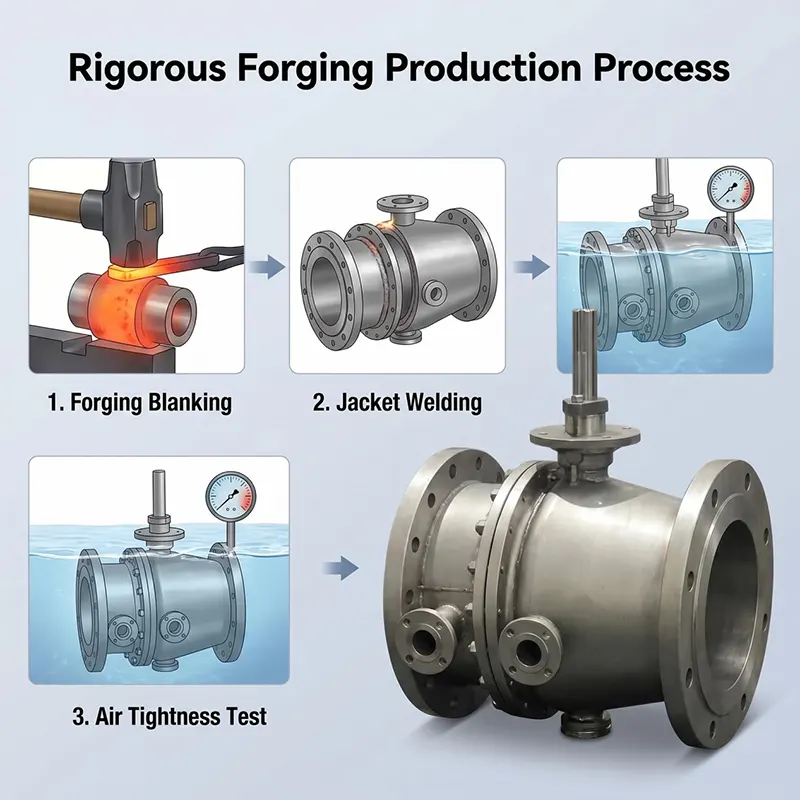

1. Usvojite potpuni postupak kovanja, unutarnji materijal kompaktan bez nedostataka poroznosti lijevanja, postavite visokotlačni cjevovod za teške uvjete rada.

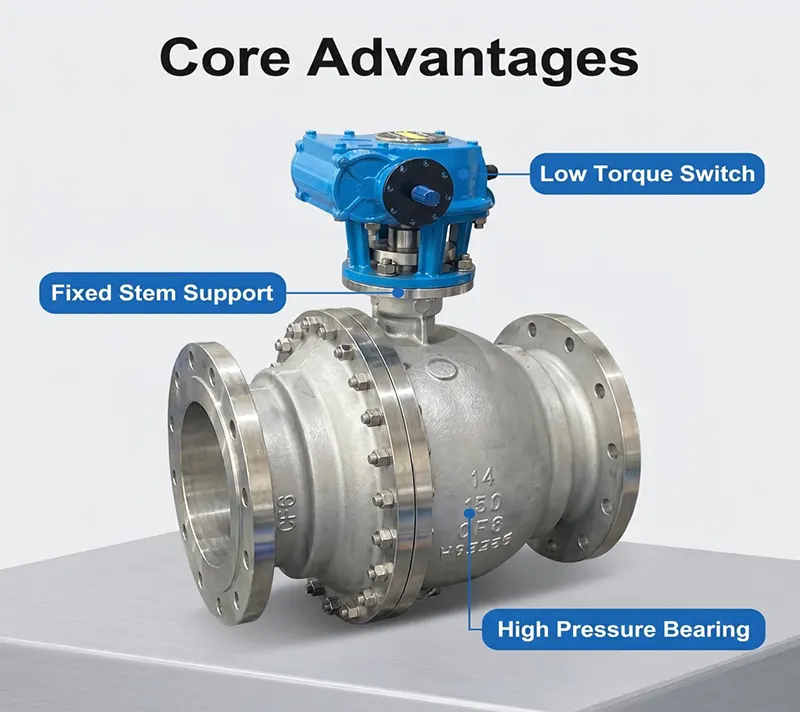

2. Dizajn s fiksnom kuglicom uvelike smanjuje radni moment za velike radne uvjete visokog tlaka.

3. Stroga ulazna inspekcija materijala, svaki ventil prolazi potpuni hidrostatski test i test curenja plinskog sjedišta prije isporuke.

4. Podržava dvije verzije s mekim brtvljenjem i metalnim tvrdim brtvljenjem koje odgovaraju različitim zahtjevima temperature i medija.

5. Nudimo kompletnu tehničku podršku, pregled crteža i postprodajne upute za vaš projekt.

Vodič za kupnju

Prilikom slanja upita navedite podatke u nastavku:

1. Nazivna veličina i klasa tlaka

2. Radni medij, stvarna radna temperatura

3. Vrsta brtve: mekana brtva ili metalna tvrda brtva

4. Vrsta rada (pužni prijenosnik / pneumatski / električni itd.)

5. Standardna prirubnica i tip površine prirubnice (RF / RTJ)

6. Posebni zahtjev: zaštita od požara, DBB funkcija, tretman protiv korozije itd.

Naš inženjer ponudit će odgovarajući prijedlog prema vašim radnim uvjetima.

Pakiranje i otprema

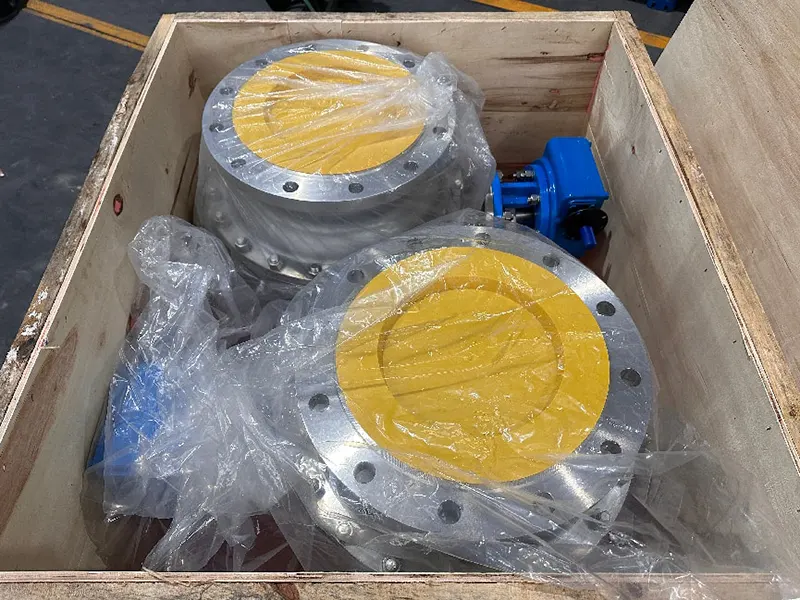

Svaki ventil će biti očišćen i zaštićen prije pakiranja. Otvori ventila zapečaćeni su plastičnim čepovima kako bi unutarnja šupljina bila čista. Ventili su pakirani u sanduke od čvrste šperploče pogodne za pomorski prijevoz. Podržavamo EXW, FOB, CIF, DAP i druge trgovinske uvjete. Roba se može isporučiti u određenu morsku luku ili skladište.

OEM & ODM

Prihvaćamo OEM i ODM narudžbe. Možemo prilagoditi materijal tijela, materijal za brtvljenje, standardnu ​​prirubnicu, posebnu produžnu osovinu, posebnu boju i oznaku logotipa prema crtežu kupca ili tehničkim zahtjevima. Fleksibilni MOQ za projektne narudžbe.

Inspekcija i testiranje

Svaki ventil prolazi pregled cijelog opsega prije otpreme u skladu sa standardom API 598.

- Ulazna inspekcija sirovina: provjera kemijskog sastava materijala i mehaničkih svojstava, osiguran zapis o sljedivosti materijala.

- Hidrostatsko ispitivanje školjke: 1,5 puta veći od nazivnog tlaka za tijelo ventila i poklopac.

- Ispitivanje nepropusnosti sjedišta: 1,1 puta nazivni tlak, medij vode ili dušika.

- Vizualni pregled, provjera dimenzija, pregled boje i završne obrade.

- Test svjedoka od strane instituta treće strane kao što je SGS, BV prihvatljiv je na zahtjev klijenta.

- Moguće je dostaviti cijeli set dokumenata uključujući MTC potvrdu o ispitivanju materijala, izvješće o hidro-testovima, potvrdu o sukladnosti.

Vodič za instalaciju i održavanje

- Prije postavljanja temeljito očistite cjevovod kako biste uklonili trosku od zavarivanja, pijesak i krhotine, izbjegavajte oštećenje brtvene površine.

- Montirajte ventil u ispravnom smjeru protoka, zategnite vijke prirubnice unakrsno i ravnomjerno.

- Ne držite ventil u poluotvorenom položaju za dugotrajno skladištenje ili radni status.

- Za redoviti rad, povremeno pokrenite puni ciklus otvaranja i zatvaranja kako biste spriječili lijepljenje brtve.

- Provjerite prirubnički spoj, brtvu vretena zbog vanjskog curenja tijekom rutinske inspekcije mjesta.

- Zamijenite istrošene dijelove brtve tijekom planiranog gašenja; koristite odgovarajući materijal za brtvljenje za svoj radni medij.

- Ako je opremljen aktuatorom, redovito provjeravajte zakretni moment aktuatora, status granične sklopke.

Usluga nakon prodaje

- Jamstveni rok: 12 mjeseci jamstva računajući od datuma otpreme, za nedostatke u proizvodnji.

-Pružamo tehničku podršku, uključujući pregled crteža, potvrdu parametara i upute za rad.

-Naš inženjerski tim odgovara na tehničke upite u roku od 24 radna sata.

-Rezervni dijelovi (sjedala, brtve, pakiranje vretena) dostupni su za ponovnu narudžbu.

- Tehničke konzultacije na licu mjesta mogu se organizirati za narudžbe velikih projekata.

Napomena: Jamstvo NE pokriva štetu uzrokovanu pogrešnom instalacijom, pogrešnim radom ili neprikladnim stanjem medija.

Povezani preporučeni proizvodi

- Plutajući kuglasti ventil (kuglasti ventil od 2 komada / 3 komada od nehrđajućeg čelika)

-WCB kuglasti ventil s ugljičnim čelikom

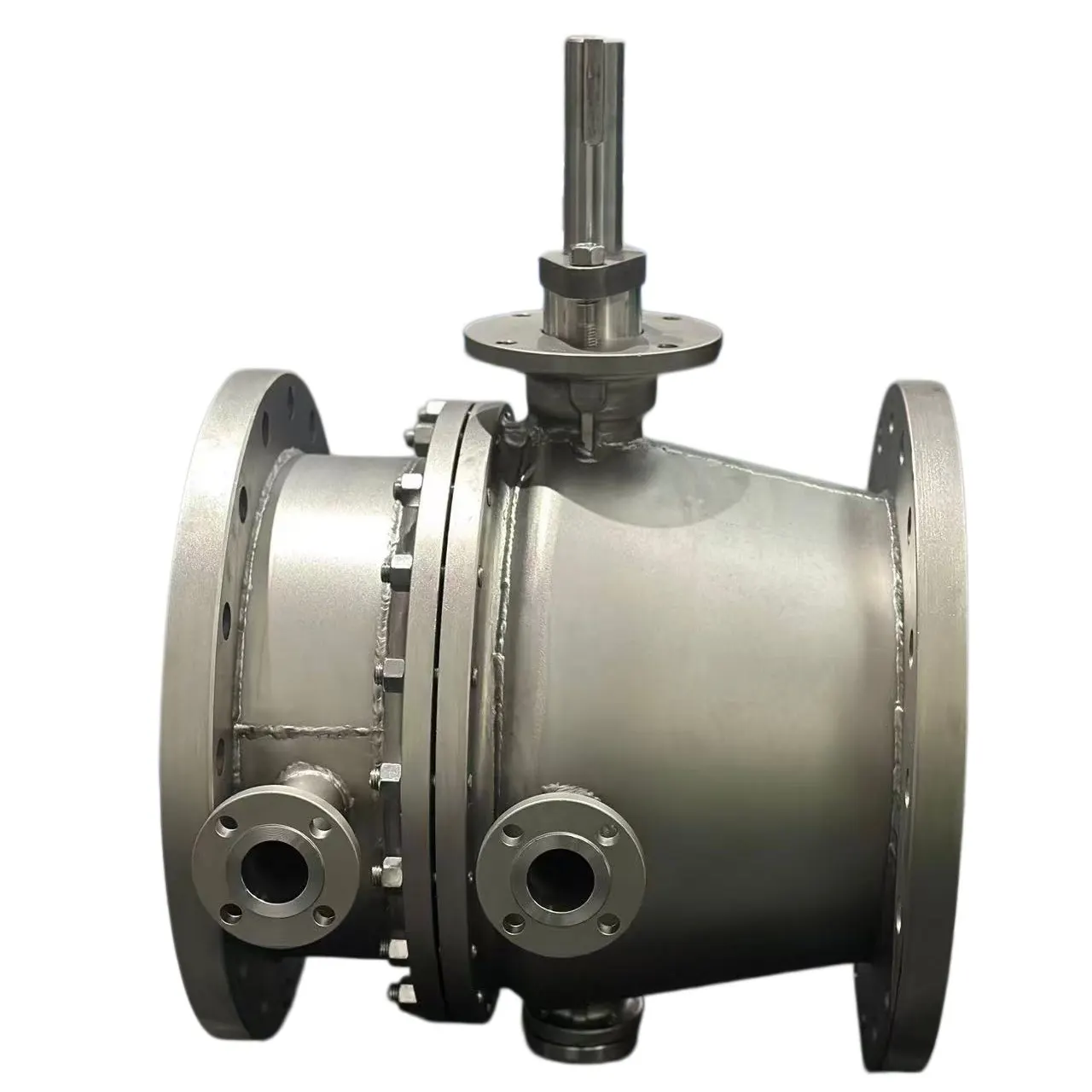

- Plaštom izolirani fiksni kuglasti ventil za medij visoke viskoznosti

-Kuglasti ventil s kompletnim pneumatskim/električnim pogonom

-Metalni fiksni kuglasti ventil s tvrdom brtvom za rad na visokim temperaturama

Snaga naše tvornice

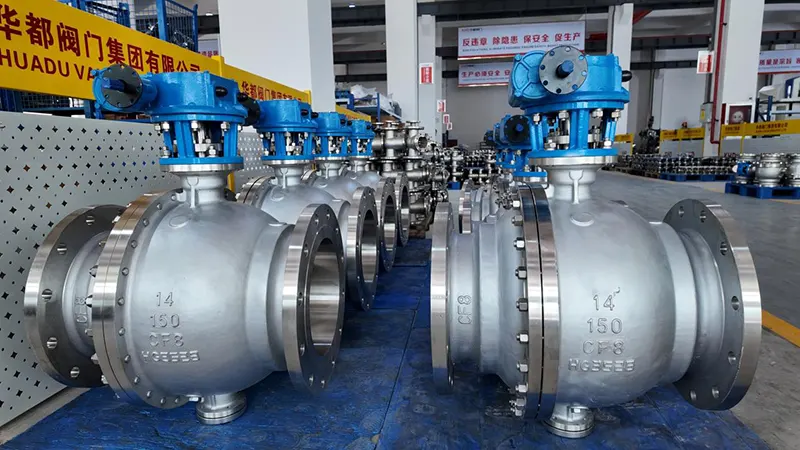

Huadu Valve Group nalazi se u Wenzhou u Kini, specijalizirana za dizajn industrijskih ventila, kovanje, strojnu obradu i montažu. Posjedujemo kompletne proizvodne linije uključujući radionicu za kovanje, radionicu za CNC obradu, radionicu za montažu i neovisni ispitni laboratorij. Svi kritični proizvodni procesi dovršavaju se u kući, a ne u potpunosti vanjskim suradnicima. Imamo bogato iskustvo za prekomorske narudžbe za projekte naftnog plina, petrokemije i vodoopskrbe. Naši proizvodi se izvoze u jugoistočnu Aziju, Bliski istok, Europu i druge regije.

Nazovite za upit

Pošaljite nam svoje detaljne zahtjeve za radnim uvjetima uključujući veličinu, tlak, medij, temperaturu, vrstu rada i posebne zahtjeve. Naš tehnički tim će procijeniti i uskoro pripremiti službenu ponudu za vas. Dobrodošli narudžbu uzorka i suradnju na velikom projektu.
