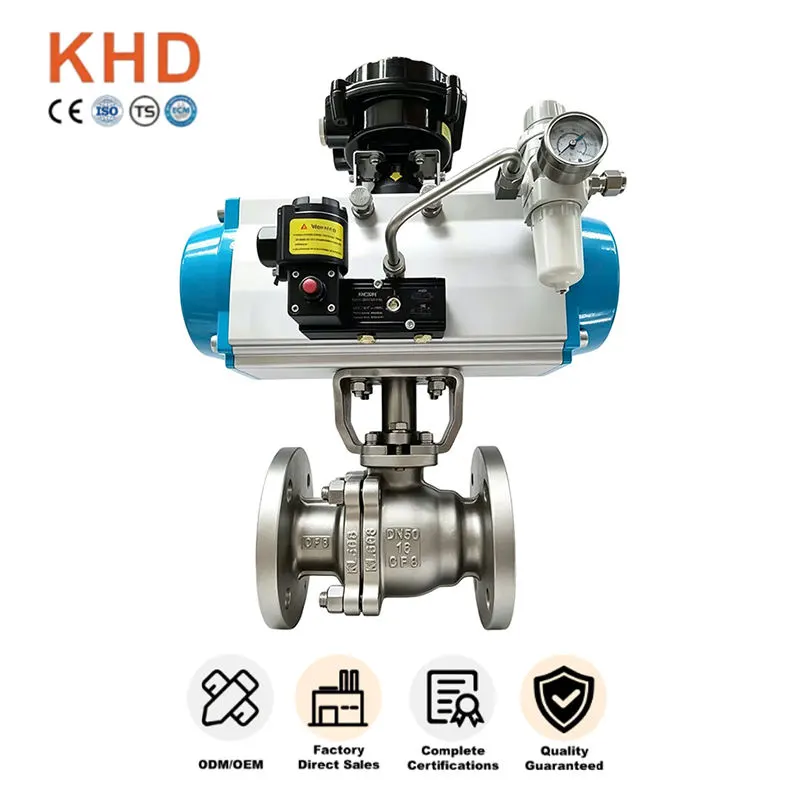

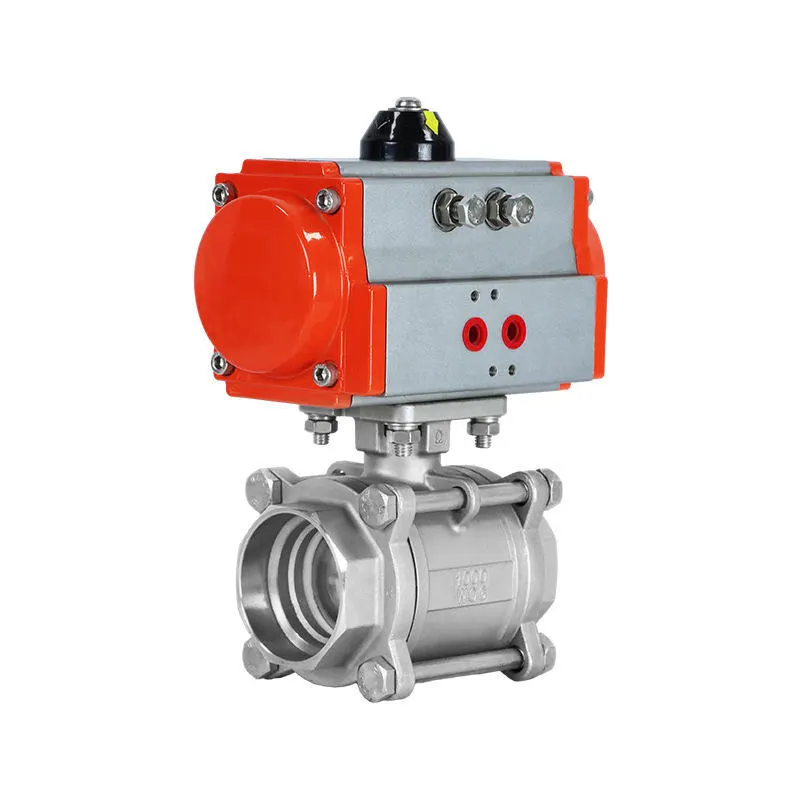

Pneumatski kuglasti ventil s prirubnicom od nehrđajućeg čelika

Pneumatski kuglasti ventil s prirubnicom od nehrđajućeg čelika je automatizirani industrijski ventil dizajniran za kontrolu protoka u cjevovodu i zatvaranje. Proizveden od strane Huadu Valve Group, koristi materijal od nehrđajućeg čelika SS304 / SS316 i dobro je prilagođen za automatske industrijske radne uvjete.

Naširoko se koristi u kemijskim pomoćnim cjevovodima, postrojenjima za obradu vode, linijama za obradu naftnog plina i automatiziranim proizvodnim sustavima gdje su automatska kontrola, otpornost na koroziju i radna sigurnost kritični.

Pneumatski kuglasti ventil s prirubnicom od nehrđajućeg čelika osigurava stabilan rad i dug radni vijek u zahtjevnim industrijskim okruženjima.

Ključni atributi

Sirovine i strukturne prednosti

Tijelo ventila od nehrđajućeg čelika visoke kvalitete

Pneumatski kuglasti ventil s prirubnicom od nehrđajućeg čelika izrađen je od originalnog materijala od nehrđajućeg čelika SS304 i SS316, čime se osigurava:

- Vrhunska otpornost na hrđu, oksidaciju i koroziju za vlažne, slane i blago korozivne medije

- Izbjegavajte nakupljanje hrđe, stvaranje kamenca i srednje onečišćenje tijekom dugotrajne upotrebe

- Standardna tehnologija lijevanja i kovanja uklanja unutarnje rupe od pijeska i nedostatke zračnog raspora

- Čvrsta struktura otporna na pritisak, protiv deformacija tijekom kontinuiranog rada i čestih ciklusa

- Manji rizik od neočekivanog kvara i smanjeni troškovi zamjene kod krajnjeg korisnika

Stroga inspekcija materijala

Svaka serija sirovina se testira kako bi se osiguralo:

-Precizan kemijski sastav za kvalitete SS304 / SS316

-Bez recikliranih ili nekvalitetnih materijala

-Stabilne mehaničke performanse za teške terenske uvjete

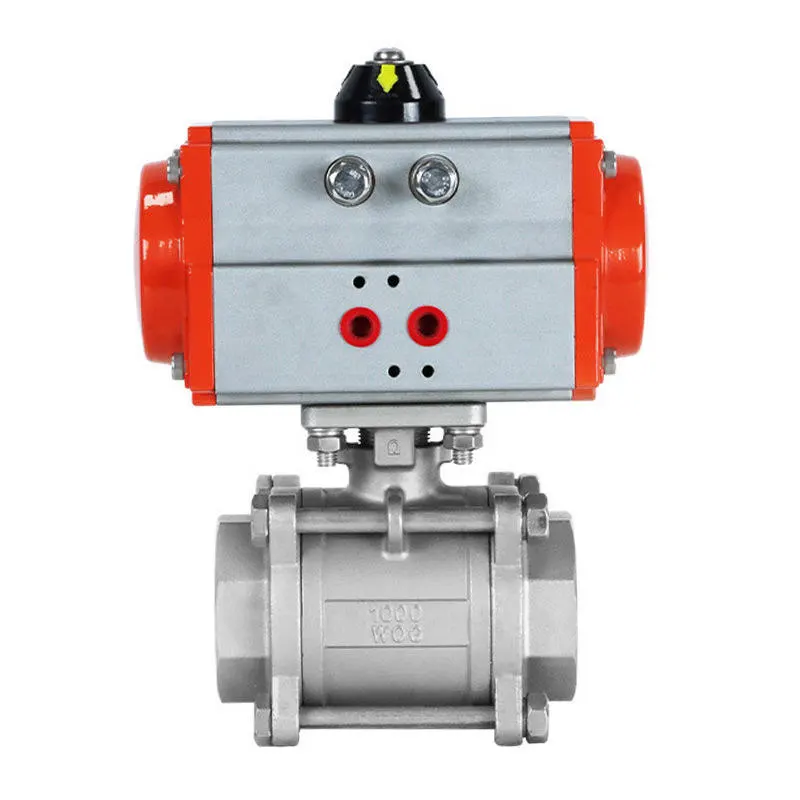

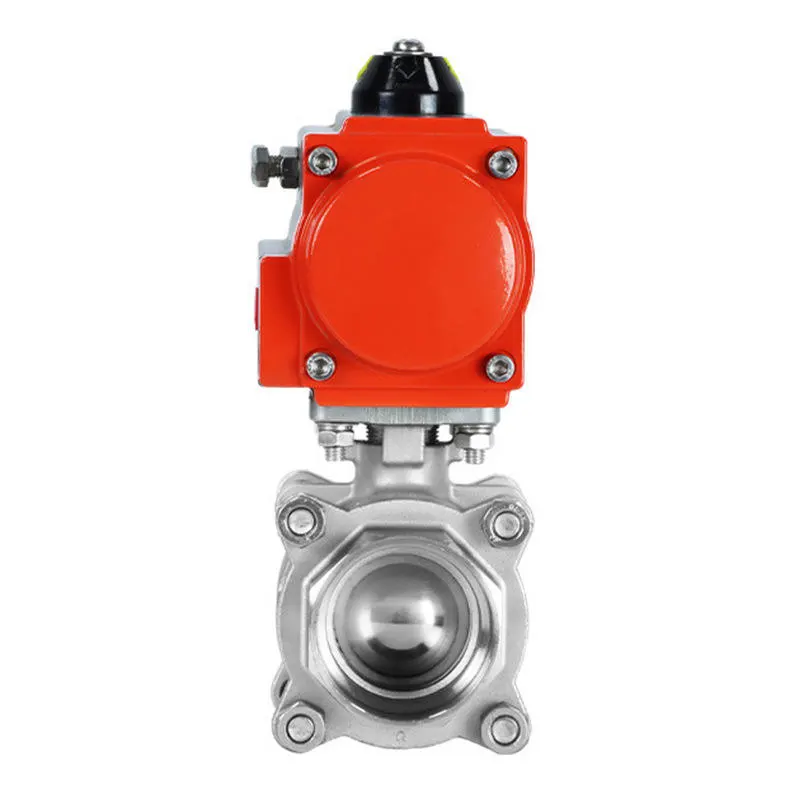

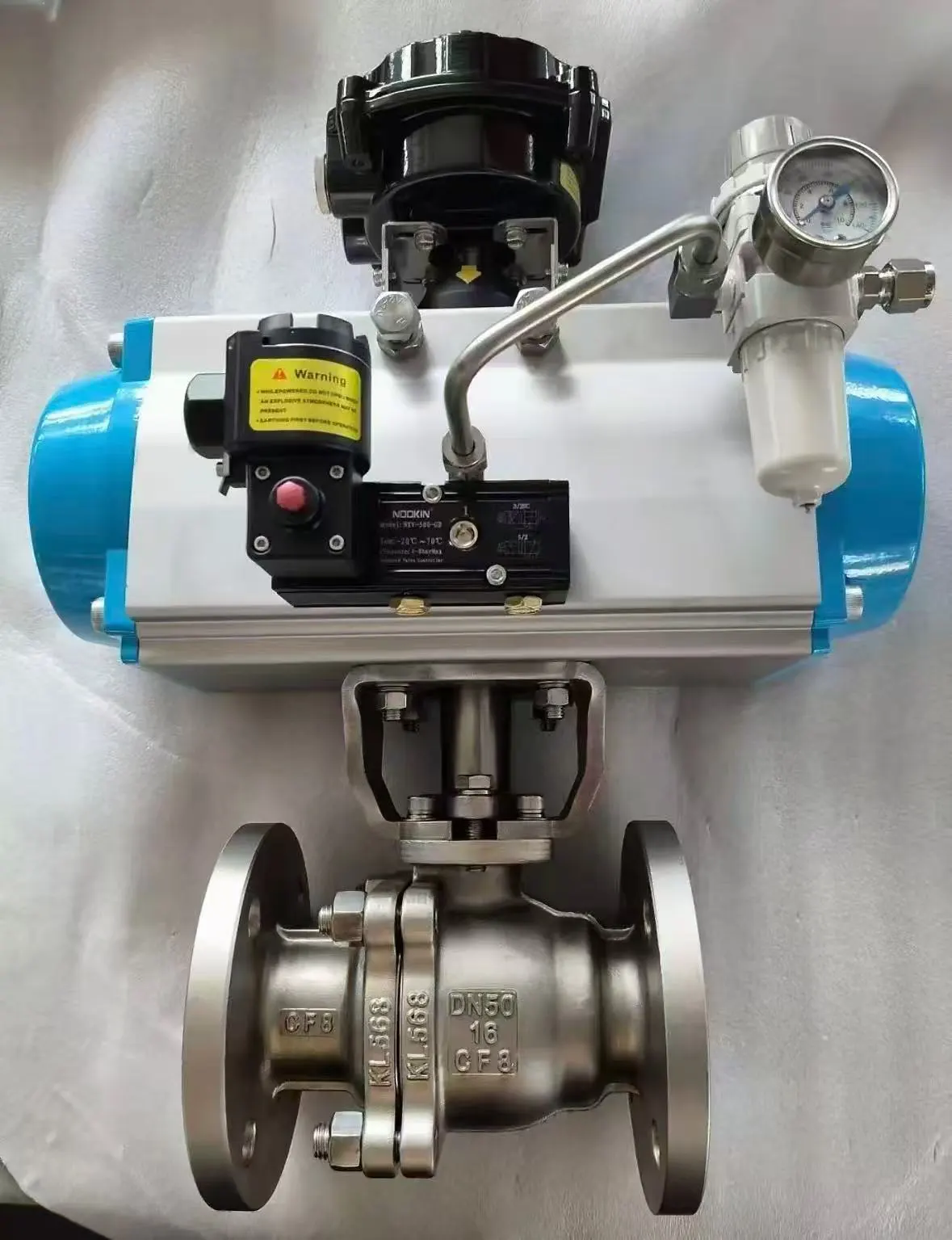

Prednosti pogona pneumatskog aktuatora

Pneumatski kuglasti ventil s prirubnicom od nehrđajućeg čelika opremljen je vrhunskim pneumatskim aktuatorom koji donosi sljedeće osnovne prednosti:

- Zračni pogon od 90 stupnjeva uključivanje/isključivanje, nije potreban ručni rad

-Support elektromagnetski ventil, granični prekidač i PLC veza za daljinsko automatsko upravljanje

- Prikladno za velike nadmorske visine, zatvorene radionice i visokorizična kemijska mjesta kako bi se izbjegle ručne sigurnosne opasnosti

- Osjetljiva i stabilna izvedba prebacivanja, prilagođena čestim ciklusima uključivanja i isključivanja automatiziranih proizvodnih linija

Prednosti standardne prirubničke veze

Standardni industrijski prirubnički spoj osigurava:

-Robusno pričvršćivanje, izvrsna nepropusnost i jaka nosivost pritiska za teške cjevovode

-Jednostavno poravnavanje i sastavljanje sa standardnim prirubnicama cijevi tijekom instalacije na licu mjesta

-Pogodna demontaža, pregled i održavanje u kasnijem remontu cjevovoda

- Unutarnji dizajn s punim provrtom minimalizira otpor protoka, smanjuje gubitak tlaka i jamči glatki prijenos medija

- Potpuno kompatibilan s glavnim međunarodnim standardima za industrijske cijevi

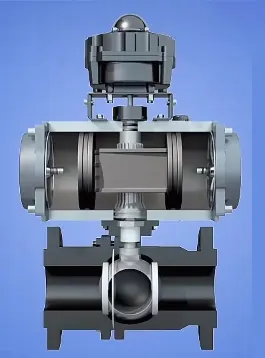

Optimizirana profesionalna brtvena struktura

Optimizirani detalji brtvljenja ovog pneumatskog kuglastog ventila s prirubnicom daju:

- Visokokvalitetno PTFE sjedalo sa samopodmazivanjem i niskim trenjem, glatko prebacivanje bez grebanja kuglične jezgre

-Poboljšani učinak brtvljenja pod nazivnim tlakom, kompenzirajući manje trošenje od dugotrajnog rada

- Dizajn vretena protiv ispuhivanja zajedno s višeslojnim pakiranjem, sprječava izbacivanje vretena i sitno vanjsko curenje

- Polirana plutajuća kuglasta jezgra ostvaruje precizno uklapanje sa sjedištima za pouzdano dvosmjerno čvrsto zatvaranje za tekućinu i plin

Dodatni sigurnosni načini pokretača

Više opcija pokretača zadovoljava različite sigurnosne zahtjeve na gradilištu:

- Pneumatski aktuator s dvostrukim djelovanjem: brzo i uravnoteženo otvaranje i zatvaranje za opću automatsku kontrolu

- Pneumatski aktuator s povratnom oprugom: automatsko vraćanje u potpuno otvoreni / potpuno zatvoreni položaj nakon kvara u dovodu zraka, sprječavanje prelijevanja medija i oštećenja opreme za kemijske i naftne plinske vodove

- Kućište aktuatora od tvrdog anodiziranog aluminija, lagano, otporno na habanje za prašnjavu i vlažnu radionicu

- ISO 5211 standardna montažna ploča za jednostavno usklađivanje s elektromagnetskim ventilima, graničnim prekidačima i pozicionerima

Tehničke specifikacije

Standardni parametri

Veličina: DN15-DN200 (redovne zalihe)

Nazivni tlak: PN16 / PN25 / PN40/PN64/PN100

Materijal: nehrđajući čelik SS304, SS316

Tip: pneumatski kuglasti ventil s prirubnicom od nehrđajućeg čelika

Raspon temperature: -20°C ~ 180°C (ovisi o materijalu sjedala)

Proces proizvodnje

Pneumatski kuglasti ventil s prirubnicom od nehrđajućeg čelika proizvodi se kroz:

- Standardni odljev i kovanje od nehrđajućeg čelika

- Toplinska obrada za stabilna svojstva materijala

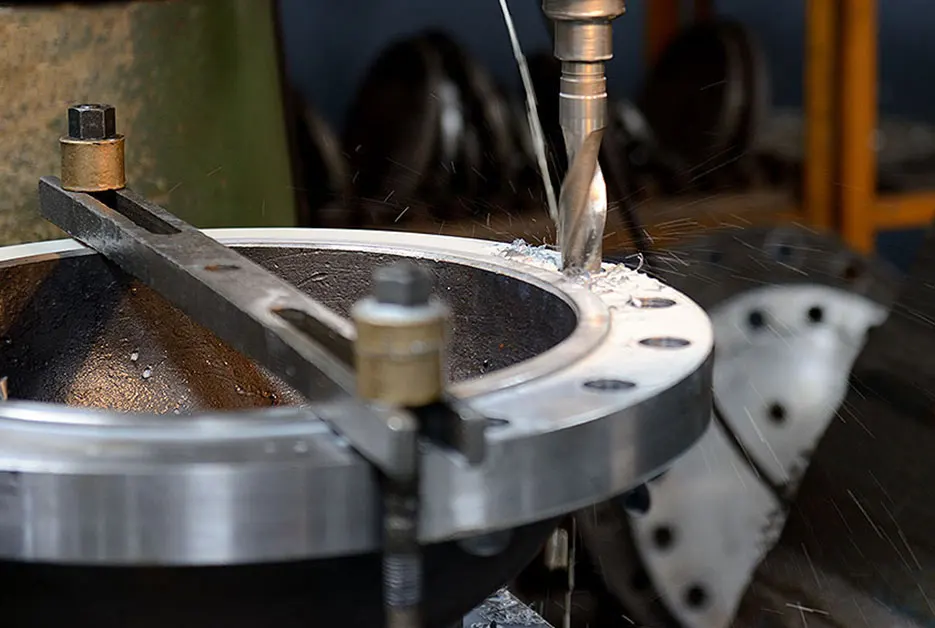

- CNC precizna obrada za brtvene površine i krajeve prirubnica

- Potpuna montaža s vretenom protiv ispuhivanja i odgovarajućim pneumatskim aktuatorom

Izvedbene značajke

- Izvrsna svojstva protiv rđe i korozije

- Dizajn punog provrta za mali otpor protoka

- Dvosmjerno čvrsto zatvaranje za tekuće i plinovite medije

- Višestruke sigurnosne mogućnosti aktuatora za sigurnu zaštitu

- Otpornost na udare pritiska i vodenog čekića uzrokovane naglom promjenom protoka

- Dizajniran za uslugu automatskog zatvaranja cjevovoda i kontrole protoka

Područja primjene

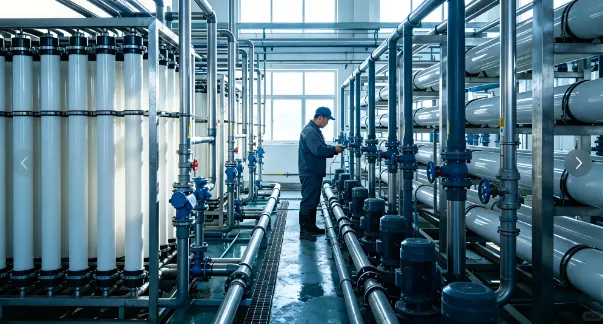

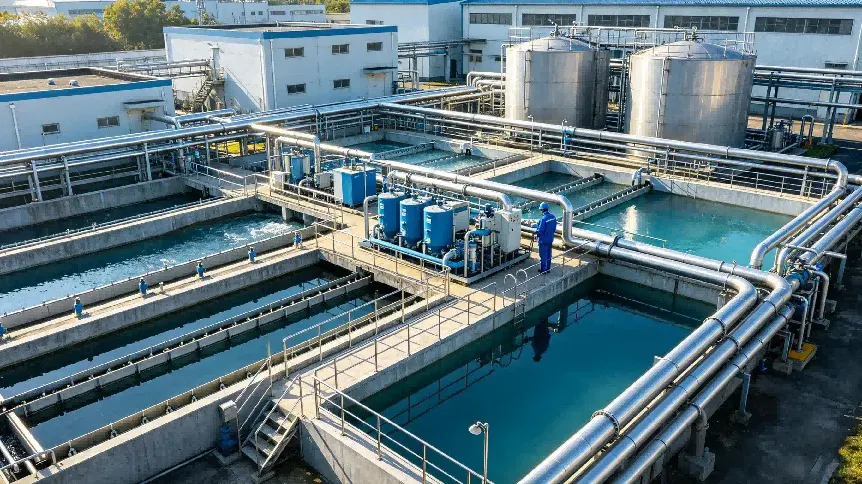

Industrija obrade vode

Pneumatski kuglasti ventil s prirubnicom od nehrđajućeg čelika naširoko se koristi u:

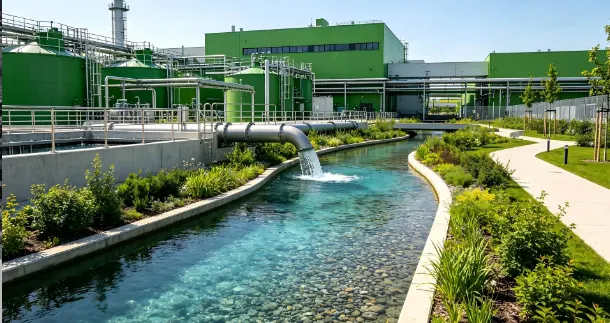

- Automatizirana komunalna postrojenja za pročišćavanje vode

- Cjevovodi za automatsku regulaciju cirkulacijske vode

- Pomoćni sustavi obrade otpadnih voda

- Grupe automatskih ventila za dovod vode

Kemijska i industrija naftnog plina

- Cevovodi za automatske kemijske procese

- Petlje za kontrolu blago korozivne tekućine

- Automatski cjevovod za preradu naftnog plina

- Zone visokog rizika nezgodne za ručni rad

Opća industrijska uporaba

- Automatizirano upravljanje cjevovodom proizvodne linije

- Zatvorena radionica i sustavi cjevovoda na velikoj nadmorskoj visini

- Nova automatizirana izgradnja cjevovoda i obnova stare opreme gradilišta

Kvaliteta i podrška projektnoj nabavi

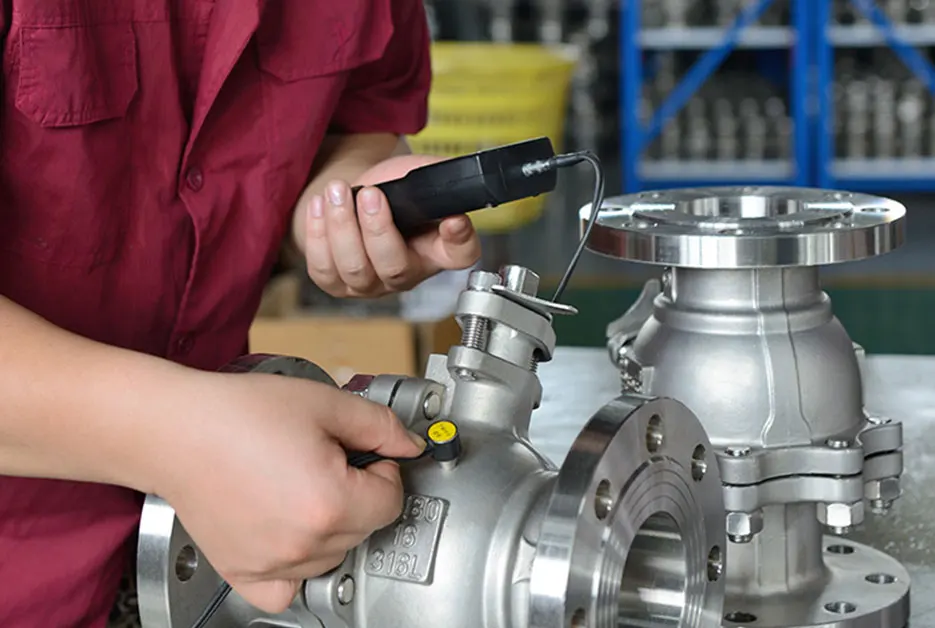

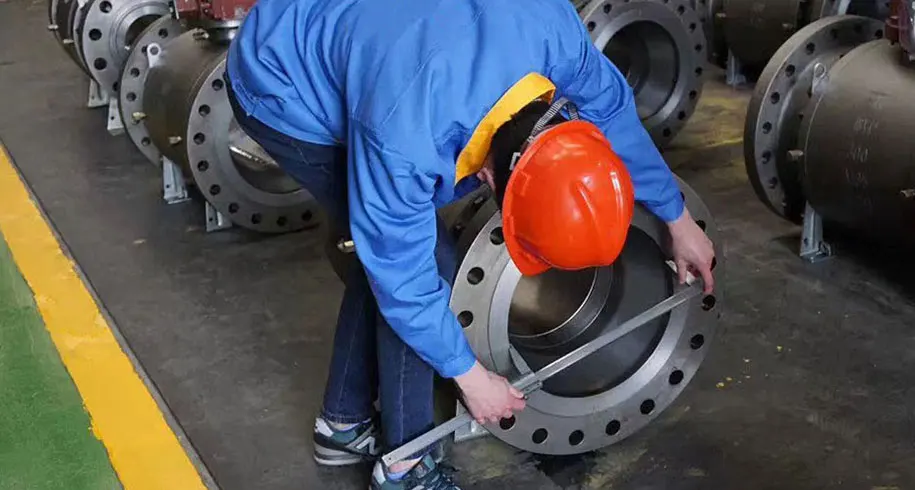

Kao profesionalni proizvođač industrijskih ventila koji posjeduje CE, ISO i API certifikate, svaki pneumatski kuglasti ventil s prirubnicom od nehrđajućeg čelika prolazi kroz stroge tvorničke testove, uključujući test otpornosti na pritisak, test brtvljenja na nepropusnost zraka i pregled izgleda. Naš potpuni sustav kontrole kvalitete pokriva provjeru sirovina, preciznu strojnu obradu, profesionalnu montažu i testiranje gotovog proizvoda. Izvješća o ispitivanju materijala i inspekcijski dokumenti mogu se osigurati za inozemni pregled projekta, nadmetanje i prihvaćanje gradilišta.

Podržavamo praktične usluge prilagodbe OEM i ODM prema radnoj temperaturi na gradilištu, karakteristikama medija i standardima cjevovoda. Prilagodljive stavke uključuju materijal ventila, klasu tlaka, materijal za brtvljenje i konfiguraciju aktuatora. Fleksibilni MOQ podržava narudžbe malih serija uzoraka i velike inženjerske masovne kupnje. Naši pneumatski kuglasti ventili s prirubnicom od nehrđajućeg čelika izvoze se na globalna tržišta, osvajajući dosljedno priznanje i dugoročnu suradnju od kupaca širom svijeta.
