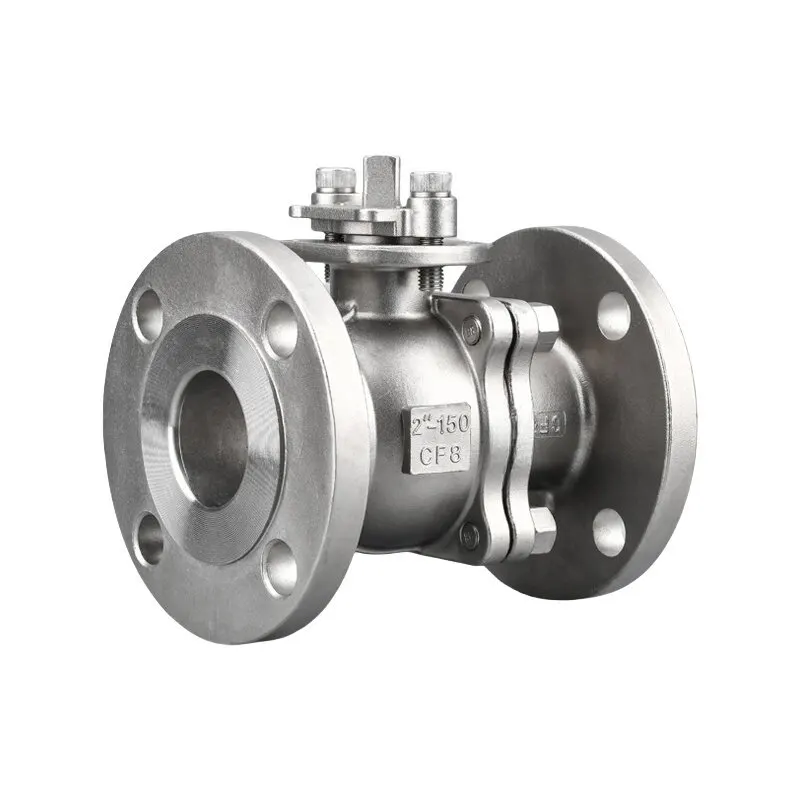

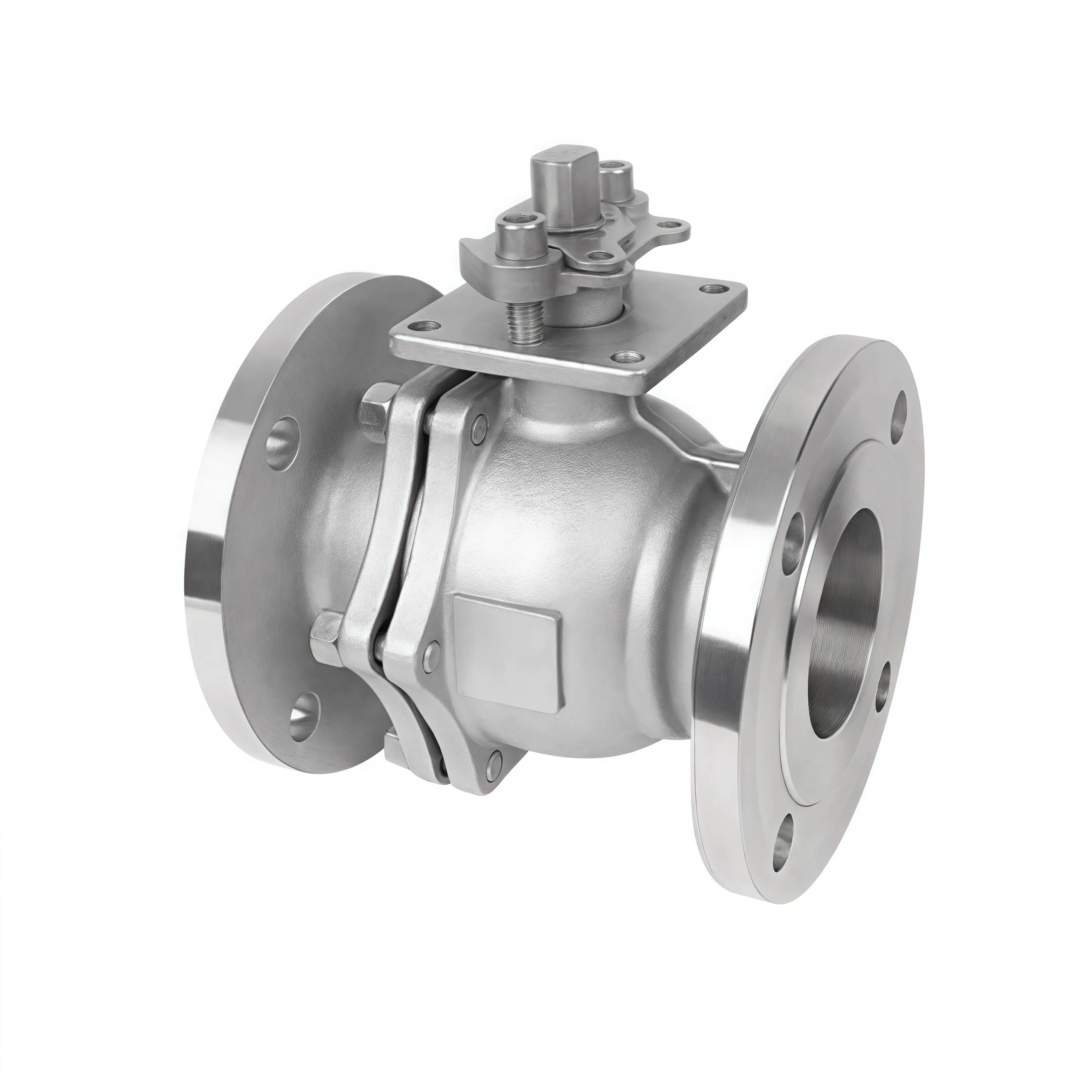

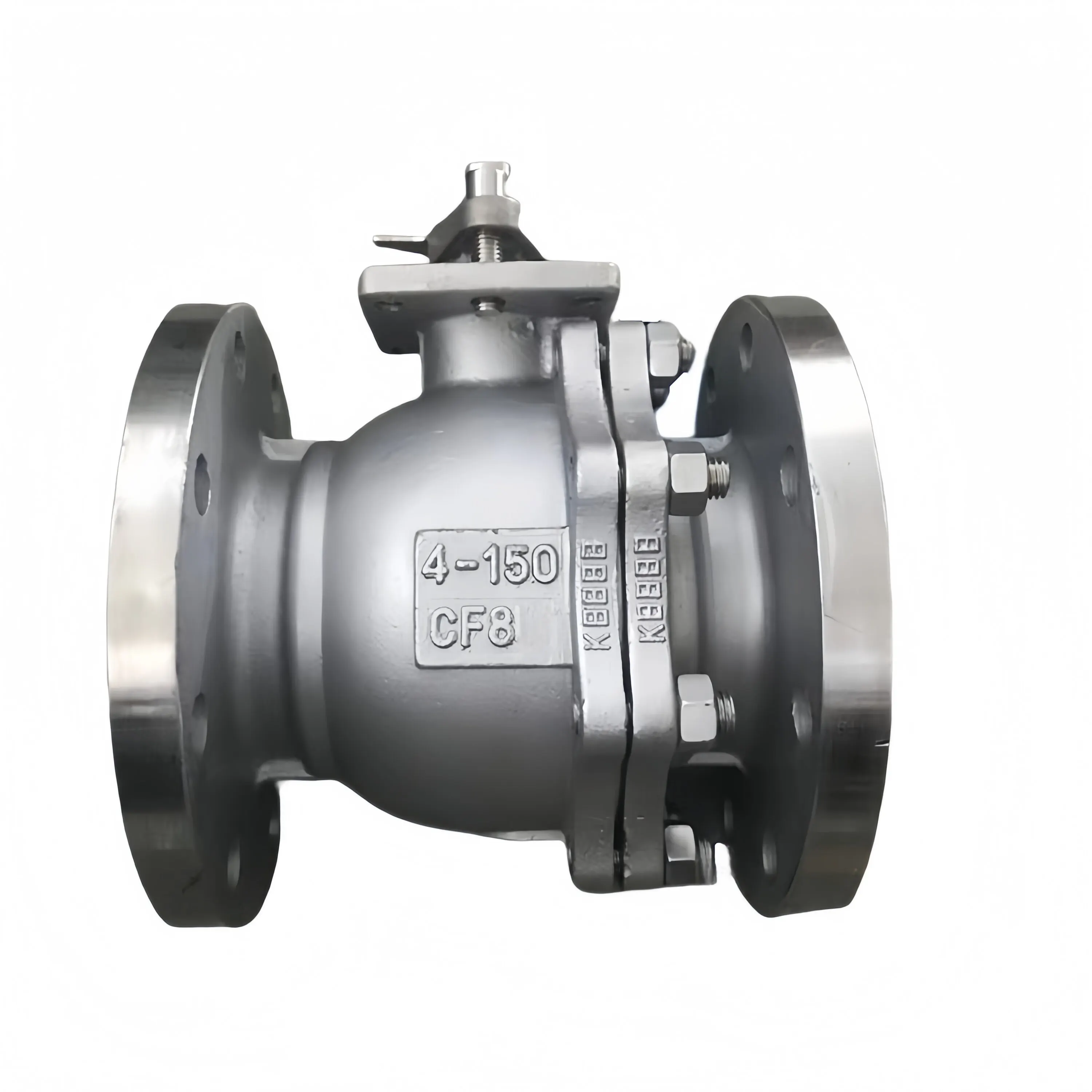

Ručni kuglasti ventil od nehrđajućeg čelika

2-dijelni ručni kuglasti ventil od nehrđajućeg čelika svestrani je industrijski ventil dizajniran za zatvaranje cjevovoda i kontrolu protoka. Proizveden od strane Huadu Valve Group, koristi materijal od nehrđajućeg čelika SS304 / SS316 i dobro je prilagođen za opće industrijske radne uvjete.

Naširoko se koristi u postrojenjima za pročišćavanje vode, kemijskim pomoćnim cjevovodima, procesnim linijama za hranu i brodskim cjevovodima gdje su otpornost na koroziju i jednostavno održavanje ključni.

Osiguravaju stabilan rad i dug vijek trajanja u zahtjevnim industrijskim okruženjima.

Ključni atributi

Sirovine i strukturne prednosti

Praktična dvodijelna konstrukcija karoserije

2-dijelni ručni kuglasti ventil od nehrđajućeg čelika ima dvodijelni dizajn s podijeljenim tijelom, donoseći ove ključne prednosti:

- Lako rastavljanje za pregled i zamjenu rezervnih dijelova bez uklanjanja cijelog ventila iz cjevovoda

- Dostupna kugla, sjedišta i osovina nakon otpuštanja spojnih vijaka, čime se štedi vrijeme rutinskog održavanja

- Razumna ukupna težina, lakši od lijevanih kuglastih ventila s punom prirubnicom za jednostavnije rukovanje i ugradnju

- Ravnomjerno zategnuti vijci tijela sprječavaju curenje spojeva pod normalnim fluktuacijama tlaka

- Podržava neovisnu zamjenu unutarnje komponente umjesto potpunog odbacivanja ventila nakon istrošenosti sjedišta

Tijelo od nehrđajućeg čelika visoke kvalitete

2-dijelni ručni kuglasti ventil od nehrđajućeg čelika izrađen je od opcija od nehrđajućeg čelika SS304 i SS316, čime se osigurava:

- Vrhunske performanse protiv rđe i korozije za vlažnu, slanu i blago korozivnu okolinu

- Nema ostataka hrđe koji bi zagadili tekući medij za cjevovode koji se odnose na vodu i higijenske cjevovode

- Smanjeni unutarnji defekti lijevanja za performanse protiv pukotina i deformacija pod čestim ciklusima

- Manji neplanirani kvarovi i dugoročni troškovi zamjene

Stroga inspekcija materijala

Svaka serija sirovina se testira kako bi se osiguralo:

- Precizan sastav materijala za razrede SS304 / SS316

- Bez recikliranih ili nekvalitetnih materijala

- Stabilna mehanička izvedba za kontinuirani rad na terenu

Prednosti rukovanja ručnom polugom

2-dijelni ručni priključak ručke kuglastog ventila od nehrđajućeg čelika pruža:

- Jednostavna operacija uključivanja i isključivanja od 90 stupnjeva, nije potrebno napajanje ili dovod komprimiranog zraka

- Jasna vizualna povratna informacija o položaju za brzu procjenu statusa na mjestu

- Dodatni uređaj za zaključavanje za sigurnosno upravljanje protiv neovlaštenog otvaranja

- Standardni ISO 5211 nosač za kasniju naknadnu ugradnju aktuatora bez izmjene tijela

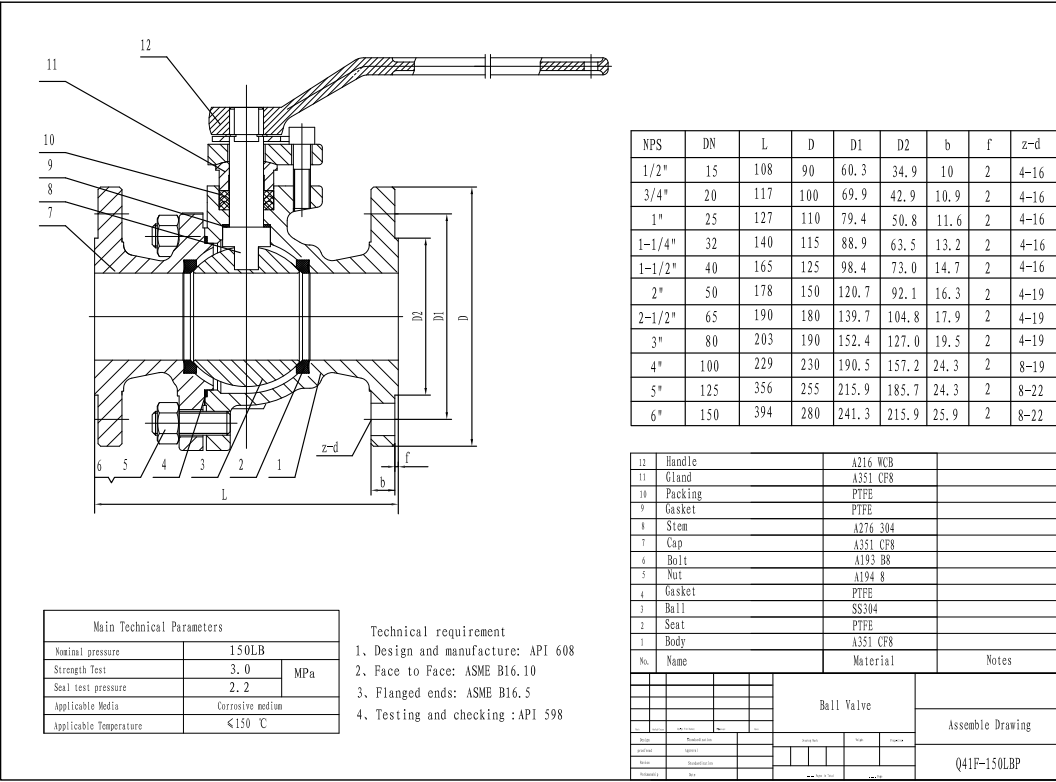

Tehničke specifikacije

Standardni parametri

Veličina: DN15-DN100 (redovne zalihe)

Nazivni tlak: PN16 / PN25 / PN40/PN64/PN100

Materijal: nehrđajući čelik SS304, SS316

Raspon temperature: -20°C do 180°C (ovisi o materijalu sjedala)

Proces proizvodnje

- Precizni lijev od nehrđajućeg čelika

- Toplinska obrada za stabilna svojstva materijala

- CNC precizna obrada za brtvljenje površina

- Potpuna montaža sa standardnom strukturom vretena otpornom na puhanje

Izvedbene značajke

- Glatka unutarnja površina kako bi se izbjeglo nakupljanje kamenca

- Učinak brtvljenja bez curenja s PTFE sjedištima

- Stablo otporno na puhanje kao standardna sigurnosna konfiguracija

- Otpornost na vodeni čekić i iznenadni udar pritiska

- Dizajnirano za uslugu izolacije potpuno otvoreno/potpuno zatvoreno

Područja primjene

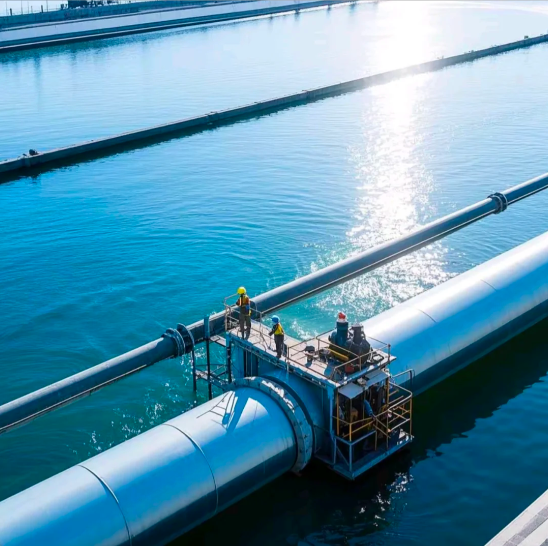

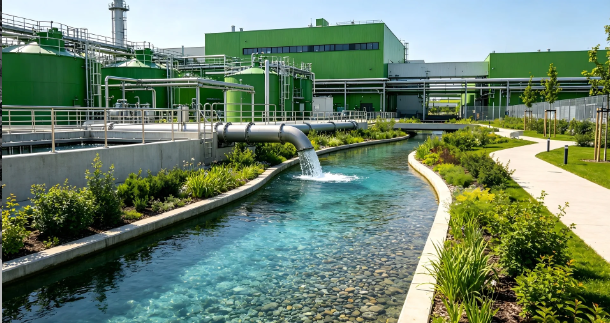

Industrija obrade vode

2-dijelni ručni kuglasti ventil od nehrđajućeg čelika široko se koristi u:

- Komunalna postrojenja za pročišćavanje vode

- Čisti cjevovod servisne vode

- Cjevovod sustava cirkulacije vode

- Pomoćna oprema za vodoopskrbu

Kemijska industrija

- Kemijski pomoćni cjevovodi

- Kontrolni sustavi blago korozivnih tekućina

- Linije za higijenski i prehrambeni proces

Opća industrijska uporaba

- Mali radionički pomoćni cjevovodi

- Rezervne izolacijske točke

- Brodski sustavi cjevovoda na brodu

- Izgradnja novog cjevovoda i obnova stare opreme gradilišta

Kvaliteta i podrška projektnoj nabavi

Kao profesionalni proizvođač ventila koji posjeduje CE, ISO i API certifikate, svaki ručni kuglasti ventil od nehrđajućeg čelika od 2 komada prolazi ispitivanje tlaka i ispitivanje brtvljenja prije otpreme. Naša unutarnja kontrola kvalitete obuhvaća provjeru sirovina, inspekciju lijevanja karoserije, montažu i konačno testiranje performansi. Izvješća o ispitivanju materijala i inspekcijski dokumenti mogu se osigurati za evidenciju projekta ili korištenje natječaja. Čak i narudžbe uzoraka količina dobivaju potpunu tvorničku inspekciju.

Podržavamo prilagodbu OEM i ODM prema uvjetima kupca. Dostupne opcije uključuju različite vrste nehrđajućeg čelika, klase tlaka, materijale za brtvljenje, krajnje spojeve i strukture ručke brave. Fleksibilni MOQ podržava testiranje uzoraka, narudžbe za skladištenje i kupnju velikih projekata. Naši 2-dijelni ručni kuglasti ventili od nehrđajućeg čelika izvoze se diljem svijeta i dobivaju ponovljene narudžbe od globalnih industrijskih klijenata.

Kako funkcionira ručna ručka za svakodnevnu kontrolu cjevovoda?

Ovaj 2-dijelni ručni kuglasti ventil od nehrđajućeg čelika koristi jednostavnu polugu za uključivanje i isključivanje od 90 stupnjeva. Nema dovoda zraka, uopće nije potreban izvor energije. To je velika prednost za mjesta bez električne energije ili infrastrukture za komprimirani zrak. Operateri se mogu brzo prebacivati ​​između potpuno otvorenih i potpuno zatvorenih položaja. Ručka također pokazuje jasnu povratnu informaciju o položaju: poravnata s cijevi znači otvorena, poprečno u odnosu na cijev znači zatvorena. Ljudi mogu odrediti status ventila na prvi pogled. Odgovara mjestima gdje vam nije potreban automatski daljinski upravljač. Mnoge male radionice, pomoćni cjevovodi i rezervne izolacijske točke preferiraju ručne ventile zbog njihove niske stope kvarova. Ručka također može biti opremljena uređajem za zaključavanje ako kupci trebaju zaštitu od neovlaštenog otvaranja radi sigurnosnog upravljanja. Također držimo ISO 5211 montažnu podlogu na većini jedinica. Ako korisnici kasnije žele dodati pneumatske ili električne aktuatore, nisu potrebne dodatne izmjene na samom tijelu ventila.
