Zbog čega su kuglasti ventili bitni za česta prebacivanja i prilagodbu protoka?

Unutar postrojenja za kemijsku preradu, petlja za kontrolu temperature pare mijenja se nekoliko desetaka puta dnevno. Operater podešava ventil, temperatura se stabilizira i ciklus se ponavlja. Na prvi pogled, ovo se čini rutinskim - sve dok ventil ne otkaže nakon šest mjeseci rada, što dovodi do skupog zatvaranja postrojenja. Glavni uzrok? Zasun je postavljen na mjesto akuglasti ventiltrebao biti. Zasuni, iako su izvrsni za izolaciju, nisu dizajnirani za često prigušivanje. Ponovljena modulacija neravnomjerno troši brtvene površine, što dovodi do curenja i eventualnog kvara. Ovo je vrsta pogreške koja se može izbjeći razumijevanjem osnovnih snaga različitih dizajna ventila.

Globe ventili su zaslužili svoju reputaciju kao radna snaga kontrole protoka. Oni su posebno dizajnirani za primjene koje zahtijevaju čest rad i precizno podešavanje protoka. Tajna leži u njihovom prepoznatljivom dizajnu: disk koji se pomiče okomito na putanju protoka, sjedište koje osigurava čvrsto brtvljenje i putanja protoka koja stvara pad tlaka idealan za prigušivanje. Za razliku od zasuna, koji su dizajnirani da budu potpuno otvoreni ili potpuno zatvoreni, kuglasti ventili su napravljeni da moduliraju. Nude izvrsne karakteristike brtvljenja, širok raspon mogućnosti kontrole protoka i sposobnost da izdrže trošenje i habanje čestih ciklusa. Ovaj će članak istražiti načela dizajna, karakteristike izvedbe i kriterije odabira koji kuglaste ventile čine nezamjenjivima u industrijama od proizvodnje električne energije do petrokemijske obrade.

Sadržaj

• 1. Što je kuglasti ventil i kako radi?
• 2. Zašto dizajn kuglastog ventila pogoduje čestom radu?
• 3. Kako kuglasti ventil postiže preciznu prilagodbu protoka?
• 4. Koje tehničke specifikacije definiraju visokokvalitetni kuglasti ventil?
• 5. Kakav je kuglasti ventil u usporedbi s drugim tipovima ventila za prigušivanje?
• 6. Koje prakse održavanja produljuju životni vijek kuglastog ventila?
• 7. Često postavljana pitanja (FAQ)
• 8. Zaključak

1. Što je kuglasti ventil i kako radi?

Zaporni ventil je ventil linearnog kretanja koji se koristi za pokretanje, zaustavljanje i regulaciju protoka u cjevovodnom sustavu. Njegovo ime dolazi od sferičnog oblika tijela u kojem su smještene unutarnje komponente. Definirajuća značajka kuglastog ventila je njegov sklop diska i sjedišta, koji je postavljen okomito na putanju protoka. Kada se ventil otvori, disk se pomiče gore i dalje od sjedišta, stvarajući otvor kroz koji teče tekućina. Kada je zatvoren, disk čvrsto prianja uz sjedište, stvarajući čvrsto brtvljenje. Ovo okomito kretanje je ono što razlikuje kuglasti ventil od zasuna, gdje se zasun pomiče paralelno s protokom.

Da biste razumjeli rad kuglastog ventila, zamislite slavinu u svom domu. Kada okrenete ručku, gumena podloška se pomiče gore-dolje uz metalno sjedište, kontrolirajući protok vode. Ovo je u biti isti princip. Zaporni ventil koristi vreteno s navojem (ili vreteno koje se ne diže) za pretvaranje rotacijskog gibanja iz ručnog kotača u linearno gibanje. Kako se kotač okreće, stablo se okreće, uzrokujući pomicanje diska gore ili dolje. Položaj diska određuje veličinu otvora za protok, koji pak određuje brzinu protoka. Tekućina ulazi u tijelo ventila, prolazi kroz otvor sjedišta i izlazi na drugu stranu. Promjena smjera protoka—tekućina se mora okrenuti za 90 stupnjeva dok prolazi—stvara pad tlaka koji kuglaste ventile čini izvrsnim za prigušivanje.

Dizajn kuglastog ventila nije jedan, monolitni koncept. Postoji nekoliko varijacija, uključujući T-uzorak, Y-uzorak i kutne kuglaste ventile. T-obrazac je najčešći, s ulazom i izlazom poravnatim u ravnoj liniji. Y-uzorak ima vreteno koje je nagnuto pod kutom od 45 stupnjeva u odnosu na putanju protoka, nudeći manji pad tlaka i bolje karakteristike protoka. Kutni kuglasti ventil ima ulaz i izlaz pod kutom od 90 stupnjeva, što ga čini prikladnim za primjene gdje je prostor ograničen ili gdje protok treba promijeniti smjer.Huadu Valve Group Co., Ltd.proizvodi cijeli niz konfiguracija kuglastih ventila, omogućujući inženjerima odabir optimalnog dizajna za njihovu specifičnu primjenu.

2. Zašto dizajn kuglastog ventila pogoduje čestom radu?

Kada je ventil izložen čestom radu, glavna briga je trošenje. Svaki put kada se ventil otvori ili zatvori, brtvene površine dolaze u dodir stvarajući trenje. Tijekom vremena, ovo trenje može nagrizati brtvene površine, što dovodi do curenja. Dizajn kuglastog ventila posebno je projektiran da minimizira ovo trošenje. Ključ njegove trajnosti leži u načinu na koji disk i sjedište međusobno djeluju. U kuglastom ventilu, disk je vođen vretenom, osiguravajući da se savršeno poravna sa sjedištem svaki put kada se zatvori. Ovo precizno poravnanje sprječava trljanje diska o sjedište pod kutom, što bi uzrokovalo neravnomjerno trošenje.

Još jedna prednost je samočišćenje kuglastog ventila. Dok tekućina prolazi kroz ventil, ona teče preko dosjednih površina. Ovaj protok, osobito pri velikim brzinama, pomaže ispirati sve čestice ili naslage koje bi se mogle nakupiti na sjedalu. Ova radnja samočišćenja kritičan je faktor u produljenju vijeka trajanja ventila, posebno u primjenama s prljavim ili kontaminiranim tekućinama. Nasuprot tome, zasun ima drugačiju dinamiku. Kada je zasun djelomično otvoren, protok prolazi preko zasuna i sjedišta, uzrokujući brzu eroziju. Zbog toga zasuni nisu prikladni za prigušivanje. S druge strane, kuglasti ventil je dizajniran s putanjom protoka koja usmjerava tekućinu dalje od dosjednih površina, smanjujući eroziju. To je rezultat geometrije protoka: tekućina ulazi u ventil, mijenja smjer i zatim izlazi, a dosjedne površine su postavljene tako da minimaliziraju utjecaj protoka.

Naša tvornica u Huadu Valve Group Co., Ltd. provela je opsežna ispitivanja trošenja na različitim dizajnima ventila. U testu koji je simulirao 10.000 operacija punog hoda pod uvjetima pare visoke temperature, standardni kuglasti ventil zadržao je svoju brtvu bez mjerljivog curenja, dok je zasun pod istim uvjetima pokazao značajno trošenje i curenje nakon samo 1.000 ciklusa. Ovi podaci ispitivanja naglašavaju superiornost kuglastog ventila za čest rad. Materijali diska i sjedala također igraju ključnu ulogu. U primjenama na visokim temperaturama, kuglasti ventil s diskom od stelita i sjedištem od kaljenog nehrđajućeg čelika nudi iznimnu otpornost na habanje. Stellite tvrdo navarivanje pruža čvrstu površinu otpornu na habanje koja može izdržati ponovljeni udar česte vožnje biciklom. Slično tome, za korozivne primjene, globus ventil s diskom i sjedištem od monela nudi izvrsnu otpornost na kemijski napad. U Huadu Valve Groupu nudimo širok raspon materijala za obloge koji odgovaraju specifičnim zahtjevima vaše primjene.

3. Kako kuglasti ventil postiže preciznu prilagodbu protoka?

Precizno podešavanje protoka temeljna je funkcija kuglastog ventila. Za razliku od jednostavnog izolacijskog ventila, kuglasti ventil je dizajniran da bude djelomično otvoren, pružajući kontrolirani otpor protoku. Mogućnost kontrole protoka proizlazi iz odnosa između položaja diska i površine protoka. Kako se disk podiže sa sjedišta, površina protoka se povećava. Međutim, odnos nije linearan; njime upravlja geometrija diska i sjedišta. Ovaj nelinearni odnos omogućuje finu kontrolu nad širokim rasponom protoka. Zbog toga je kuglasti ventil često izborni ventil za modulirajuću regulaciju.

Karakteristika protoka kuglastog ventila često se opisuje njegovom "krivuljom protoka". Postoje tri primarna tipa: linearni, jednaki postotak i brzo otvaranje. Linearna karakteristika znači da je protok izravno proporcionalan hodu ventila. Otvaranje od 10% rezultira 10% maksimalnog protoka. Ova je karakteristika idealna za primjene gdje je pad tlaka na ventilu konstantan. Karakteristika jednakog postotka znači da svaki porast hoda ventila povećava protok za fiksni postotak trenutnog protoka. Hod od 10% može povećati protok za 20%. Ova je karakteristika idealna za primjene gdje pad tlaka varira, budući da pruža stabilniju kontrolu. Karakteristika brzog otvaranja znači da ventil omogućuje veliku promjenu protoka za mali početni pokret, što ga čini prikladnim za primjene koje zahtijevaju brzi odziv.

Kako bismo ilustrirali važnost odabira ispravne karakteristike protoka, razmotrimo sustav kontrole temperature pare. Sustav koristi kuglasti ventil za regulaciju protoka pare u izmjenjivač topline. Ako sustav koristi linearni globus ventil, odziv temperature bit će linearan. Međutim, ako sustav radi s različitim padom tlaka, linearni globus ventil može pružiti nestabilnu kontrolu. Globe ventil s jednakim postotkom omogućio bi stabilniju kontrolu. Naša tvornica u Huadu Valve Group Co., Ltd. nudi kuglaste ventile s različitim oblicima diska za pružanje različitih karakteristika protoka, a naš inženjerski tim može vam pomoći da odaberete onaj pravi. Odabir karakteristike protoka ključni je element u dizajnu sustava, a naš tim može pružiti smjernice o optimalnom odabiru za vašu specifičnu primjenu.

Preciznost kuglastog ventila također je poboljšana upotrebom pozicionera. Pozicioner je uređaj koji prima upravljački signal i podešava položaj ventila kako bi se postigao željeni protok. Pozicioner osigurava da se ventil otvori u točan željeni položaj, čak i u slučaju promjenjivih radnih uvjeta. Ovo je osobito važno u primjenama koje zahtijevaju visoku točnost, kao što je doziranje kemikalija ili kontrola temperature. Odabirom kuglastog ventila s visokokvalitetnim pozicionerom, inženjeri mogu postići točnost kontrole protoka od +/- 1%.

4. Koje tehničke specifikacije definiraju visokokvalitetni kuglasti ventil?

Prilikom odabira kuglastog ventila, inženjeri moraju pažljivo procijeniti niz tehničkih specifikacija. Ovi parametri definiraju izvedbu, trajnost i prikladnost ventila za primjenu. Primarne specifikacije uključuju: veličinu ventila (nominalna veličina cijevi, NPS), nazivni tlak (klasa), temperaturni raspon, krajnje spojeve, materijal tijela, materijal za trim i karakteristiku protoka. Svaki od ovih parametara mora biti usklađen sa specifičnim zahtjevima procesa. Veličina ventila određuje kapacitet protoka ventila. Ventil koji je premalen ograničit će protok, dok će ventil koji je prevelik biti skuplji i možda neće pružiti odgovarajuću kontrolu.

Oznaka tlaka, obično označena kao klasa (klasa 150, klasa 300, klasa 600, itd.), definira maksimalni tlak koji ventil može izdržati na određenoj temperaturi. Za visokotlačne primjene potreban je kuglasti ventil klase 600 ili više. Raspon temperature određen je materijalima od kojih je izrađen. Za primjene na visokim temperaturama (iznad 425°C), potreban je ventil s tijelom od lijevanog čelika i tvrdo obloženim obrubom. Za kriogene primjene potreban je ventil s tijelom od nehrđajućeg čelika i posebnim niskotemperaturnim trimom. Krajnji priključci su sredstva kojima se ventil pričvršćuje na cijevni sustav. Najčešći tipovi su krajevi s prirubnicom, krajevi s navojem i zavareni krajevi. Krajevi s prirubnicom su najsvestraniji i koriste se u većini primjena. Navojni krajevi koriste se za manje ventile i niže tlakove, dok se zavareni krajevi koriste za primjene visokog tlaka i visoke temperature.

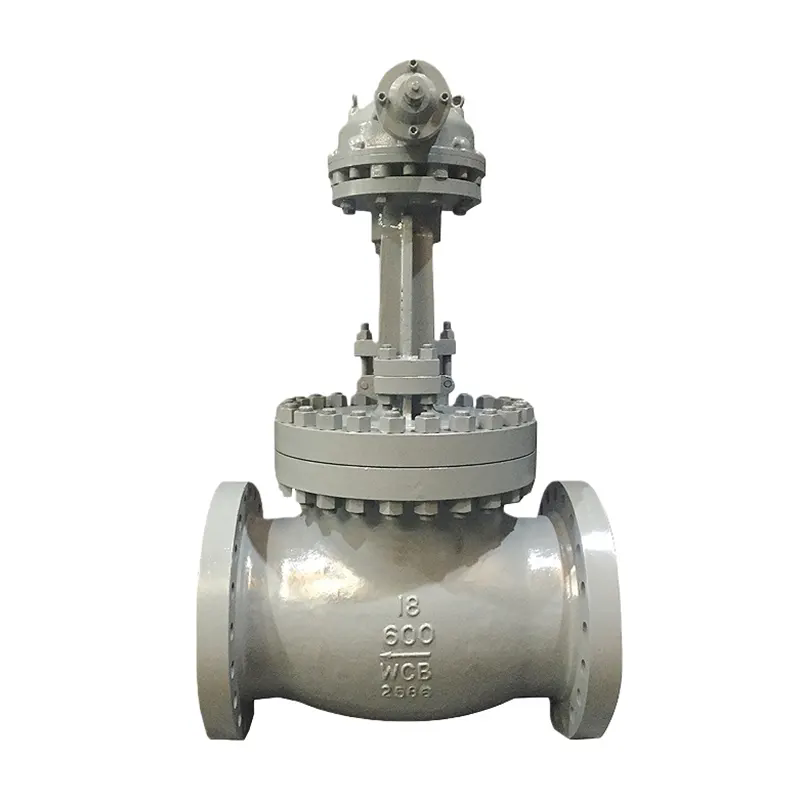

U Huadu Valve Group Co., Ltd., proizvodimo kuglasti ventil u širokom rasponu materijala i konfiguracija. Naša standardna tijela kuglastih ventila dostupna su od lijevanog željeza, nodularnog željeza, lijevanog čelika, nehrđajućeg čelika i legura za visoke temperature. Obloge su dostupne u raznim materijalima, uključujući 13% kromirani nehrđajući čelik, Stellite i Monel. Donja tablica daje sažetak ključnih tehničkih specifikacija za naše najpopularnije modele kuglastih ventila.

5. Kakav je kuglasti ventil u usporedbi s drugim tipovima ventila za prigušivanje?

Kada inženjer dizajnira sustav koji zahtijeva preciznu kontrolu protoka, prvo pitanje je često: "Koja je vrsta ventila najbolja za ovu primjenu?" Dok se mnoge vrste ventila mogu koristiti za prigušivanje, kuglasti ventil obično je preferirani izbor. Da biste razumjeli zašto, korisno je usporediti kuglasti ventil s drugim uobičajenim tipovima ventila: zasuni, kuglasti ventili i leptir ventili. Svaki ima svoje prednosti i slabosti, a izbor ovisi o specifičnim zahtjevima aplikacije.

Zasuni su prvenstveno dizajnirani za uključivanje/isključivanje. Nisu prikladni za prigušivanje. Kada je zasun djelomično otvoren, protok velike brzine preko zasuna i sjedišta uzrokuje brzu eroziju i trošenje. Zasun također nije dizajniran za čest rad; klizno kretanje vrata može dovesti do trzanja i zapinjanja. U kuglastom ventilu, put protoka je dizajniran da minimizira trošenje tijekom prigušivanja, što ga čini prikladnim za moduliranje usluge. Za primjene koje zahtijevaju često prigušivanje, kuglasti ventil je najbolji izbor. Kuglasti ventili su još jedan uobičajeni tip ventila. Nude izvrsnu sposobnost zatvaranja i dostupni su u nizu dizajna. Međutim, kuglasti ventili imaju ograničeniji raspon kontrole protoka, a njihova karakteristika protoka je obično brzo otvaranje, što nije idealno za precizno prigušivanje. U kuglastom ventilu, karakteristika protoka je više linearna ili jednaka postotka, pružajući bolju kontrolu.

Leptir ventili se često koriste za aplikacije velikog promjera. Kompaktni su, lagani i isplativi. Međutim, općenito nisu tako precizni kao kuglasti ventili za prigušivanje. Upravljačka karakteristika leptir ventila je nelinearna i može biti sklona kavitaciji i eroziji pri visokim diferencijalnim tlakovima. Globe Valve, sa svojim robusnim dizajnom i širokim rasponom karakteristika protoka, preferirani je izbor za zahtjevne prigušne primjene. Donja tablica daje usporedbu ključnih značajki kuglastih ventila, zasunskih ventila, kuglastih ventila i leptir ventila za prigušne primjene.

6. Koje prakse održavanja produljuju životni vijek kuglastog ventila?

Čak ni najkvalitetniji kuglasti ventil neće raditi pouzdano bez odgovarajućeg održavanja. Redovita provjera i servisiranje ključni su za sprječavanje neočekivanih kvarova i produljenje vijeka trajanja ventila. Prvi korak u programu održavanja je redoviti vizualni pregled. Ventil treba provjeriti radi bilo kakvog vanjskog curenja, kao što je curenje iz brtve vretena ili brtve tijela. Također treba provjeriti ima li ventila neuobičajene buke ili vibracija tijekom rada, što može ukazivati ​​na problem s unutarnjim komponentama. Dobar program održavanja uključuje planirani raspored za rastavljanje i pregled unutarnjih komponenti.

Kada se kuglasti ventil rastavlja, disk i sjedište treba pregledati zbog istrošenosti, rupa ili korozije. Ako su disk ili sjedište istrošeni, često se mogu popraviti lapiranjem ili brušenjem. Lapping je postupak korištenja abrazivne paste za poliranje brtvenih površina. Ovo može vratiti brtvljenje ventila bez potrebe za zamjenom diska ili sjedišta. Stablo treba pregledati na istrošenost ili oštećenje. Pakiranje treba pregledati zbog curenja. Ako pakiranje curi, može se zategnuti ili zamijeniti. Treba provjeriti pravilno poravnanje brtvene brtve. Brtvilo treba zategnuti ispravnim momentom. Pretjerano zatezanje brtve može uzrokovati oštećenje vretena i povećati trenje. Slabo zatezanje uzrokovat će curenje.

U našoj tvornici u Huadu Valve Group Co., Ltd., vidjeli smo kuglasti ventil koji, uz pravilno održavanje, može pružiti desetljeća rada. Jedan kupac, postrojenje za proizvodnju električne energije, imao je kuglasti ventil koji je bio u upotrebi 35 godina. Ventil je jednom godišnje rastavljen, pregledan, a brtvene površine su po potrebi preklopljene. Ventil nikada nije zahtijevao veći remont. Ovo je izniman slučaj, ali on ilustrira činjenicu da uz pravilnu njegu, kuglasti ventil može pružiti dug radni vijek. Preporučamo minimalni raspored održavanja od godišnjeg vizualnog pregleda i potpunog pregleda rastavljanja svakih 3-5 godina, ovisno o uvjetima servisa.

Donja tablica sažima preporučene prakse održavanja za kuglasti ventil.

7. Često postavljana pitanja (FAQ)

Pitanje 1: Zašto je kuglasti ventil bolji od zasuna za prigušne primjene?

Odgovor: Za prigušivanje se preferira kuglasti ventil u odnosu na zasun jer je njegov dizajn posebno projektiran za modulaciju protoka. Disk kuglastog ventila pomiče se okomito na sjedište, omogućujući preciznu kontrolu područja protoka. Protočni put također stvara pad tlaka koji prigušivanje čini učinkovitijim. Nasuprot tome, zasun je dizajniran za potpuno otvoren ili potpuno zatvoren rad. Kada je zasun djelomično otvoren, protok velike brzine preko zasuna i sjedišta uzrokuje brzu eroziju, što dovodi do curenja i kvara. Naša tvornica u Huadu Valve Group Co., Ltd. proizvodi kuglasti ventil posebno dizajniran za prigušne primjene.

Pitanje 2: Koja je razlika između linearnih i jednakopostotnih karakteristika protoka?

Odgovor: Linearna karakteristika protoka znači da je protok izravno proporcionalan hodu ventila. Otvaranje od 10% rezultira 10% maksimalnog protoka. Ova je karakteristika idealna za primjene gdje je pad tlaka na ventilu konstantan. Jednako postotna karakteristika protoka znači da svaki porast hoda ventila povećava protok za fiksni postotak trenutnog protoka. Hod od 10% može povećati protok za 20%. Ova je karakteristika idealna za primjene gdje pad tlaka varira, budući da pruža stabilniju kontrolu. Naši proizvodi Globe Valve nude obje karakteristike, a naš tehnički tim može vam pomoći odabrati onaj pravi za vašu primjenu.

Pitanje 3: Kako mogu utvrditi kvari li brtva mog kuglastog ventila?

Odgovor: Najčešći znakovi neispravne brtve su vanjsko curenje i nemogućnost potpunog zatvaranja protoka. Ako primijetite da tekućina kaplje sa stabla ventila ili oko poklopca motora, brtva ili brtva su vjerojatno ugroženi. Osim toga, ako ventil ne može postići čvrsto zatvaranje, disk i sjedište su vjerojatno istrošeni ili oštećeni. U nekim slučajevima, promjena radnog momenta potrebnog za rad ventila također može ukazivati ​​na problem. Redoviti vizualni pregled i funkcionalno testiranje najbolji su načini za otkrivanje neispravne brtve prije nego što dovede do većeg problema.

Pitanje 4: Može li se kuglasti ventil koristiti za opskrbu parom?

Odgovor: Da, kuglasti ventili se obično koriste za opskrbu parom. Međutim, ventil mora biti pravilno odabran za specifične uvjete temperature i tlaka. Za opskrbu parom na visokim temperaturama preporučuje se kuglasti ventil s kućištem od lijevanog čelika i obrubom s tvrdom površinom (kao što je Stellite). Stellite tvrdo navarivanje pruža iznimnu otpornost na habanje i može izdržati protok pare velikom brzinom. Naša tvornica u Huadu Valve Group Co., Ltd. proizvodi globus ventil posebno za parne usluge, s nizom materijala za tijelo i obloge koji odgovaraju različitim radnim uvjetima.

Pitanje 5: Koji je tipični životni vijek kuglastog ventila?

Odgovor: Životni vijek kuglastog ventila ovisi o nekoliko čimbenika, uključujući uvjete rada, učestalost rada i kvalitetu održavanja. Uz umjerenu upotrebu i redovito održavanje, kuglasti ventil može trajati 20-30 godina ili više. U teškim uvjetima rada, kao što su primjene na visokim temperaturama ili visokim tlakovima s čestim promjenama ventila, možda će trebati češće pregledavati i popravljati ventil. Uz pravilno održavanje, uključujući redovito lapiranje dosjednih površina i zamjenu brtve, kuglasti ventil može pružiti dug i pouzdan radni vijek. Proizvodi Globe Valve naše tvornice dizajnirani su za dug život i minimalno održavanje.

8. Zaključak

Globusni ventili bitan su izbor za primjene koje zahtijevaju česta prebacivanja i precizno podešavanje protoka. Njihov osebujni dizajn, s diskom koji se pomiče okomito na sjedište, pruža superiorno brtvljenje i otpornost na trošenje u usporedbi s drugim vrstama ventila. Put protoka stvara kontrolirani pad tlaka, što ih čini idealnim za prigušivanje. Dostupnost različitih karakteristika protoka, poput linearnog i jednakog postotka, omogućuje preciznu kontrolu nad širokim rasponom protoka. Širok raspon materijala i konfiguracija osigurava da se kuglasti ventil može odabrati kako bi zadovoljio specifične zahtjeve bilo koje primjene, od visokotemperaturne pare do kriogenih uvjeta.

Ključ za maksimiziranje učinka i životnog vijeka kuglastog ventila je pravilan odabir i održavanje. Pažljivom procjenom tehničkih specifikacija, uključujući veličinu ventila, nazivni tlak, temperaturni raspon i materijal obloge, inženjeri mogu osigurati da ventil odgovara primjeni. Redoviti program održavanja, uključujući vizualne preglede i povremeno rastavljanje i obnavljanje, produljit će životni vijek ventila i spriječiti neočekivane kvarove. U Huadu Valve Group Co., Ltd. predani smo pružanju visokokvalitetnih proizvoda s kuglastim ventilom i stručne tehničke podrške kako bismo pomogli našim klijentima da optimiziraju svoje operacije. Naš opsežan asortiman proizvoda Globe Valve i naš tim iskusnih inženjera spremni su vam pomoći s vašim specifičnim zahtjevima za primjenu.

Kontaktirajte Huadu Valve Group Co., Ltd. danaskako bismo razgovarali o vašim zahtjevima za Globe Valve i otkrili kako naša rješenja mogu poboljšati pouzdanost i učinkovitost vaših sustava za kontrolu protoka.
