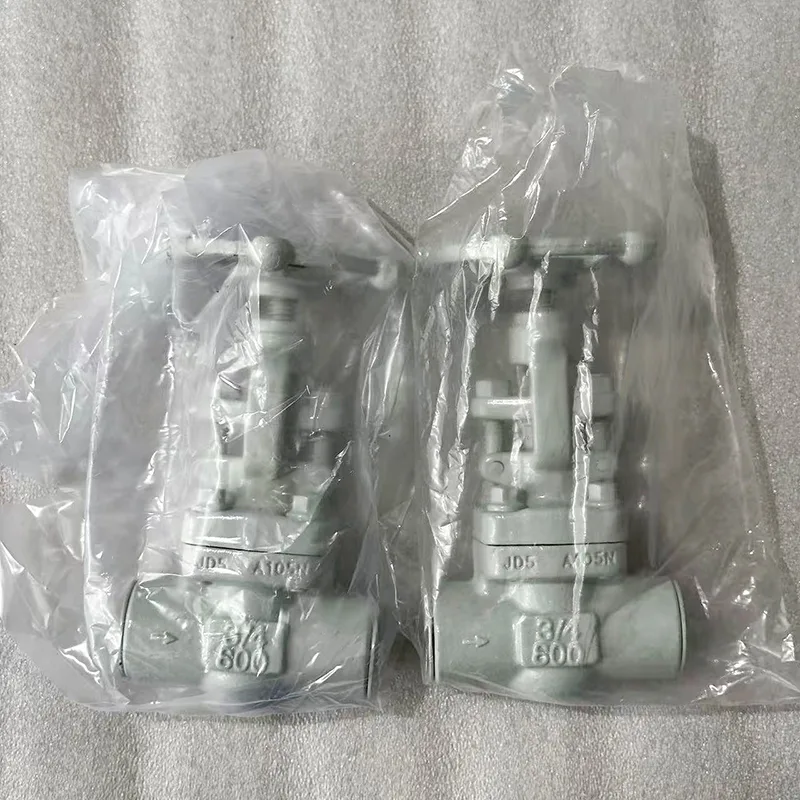

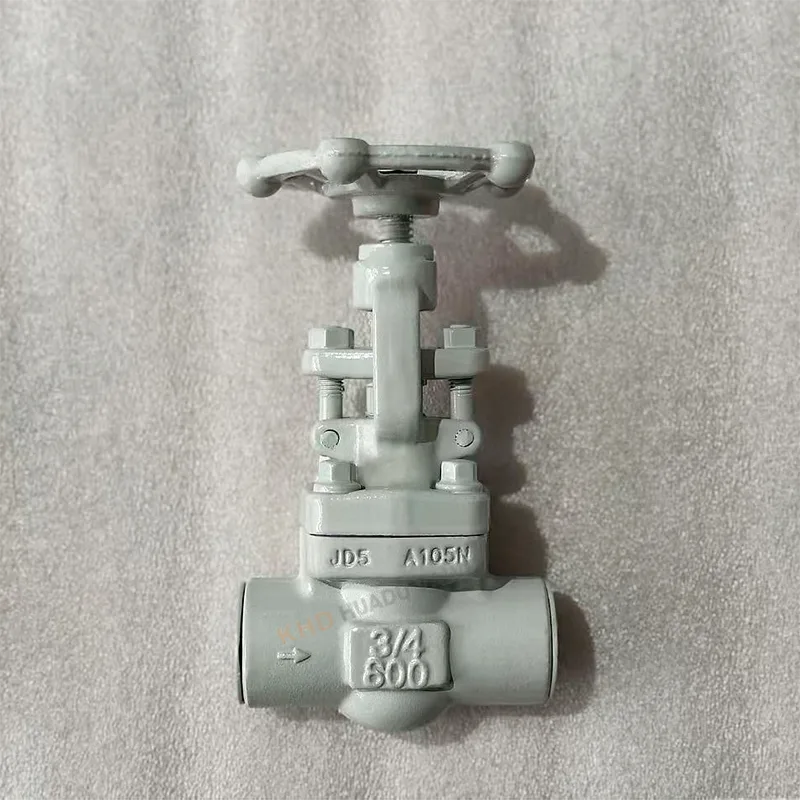

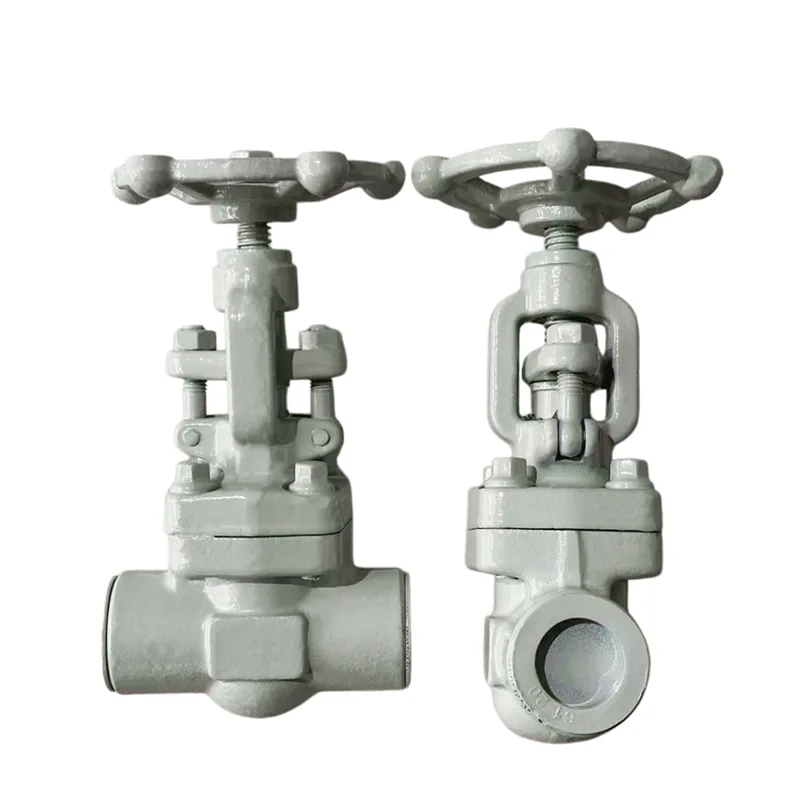

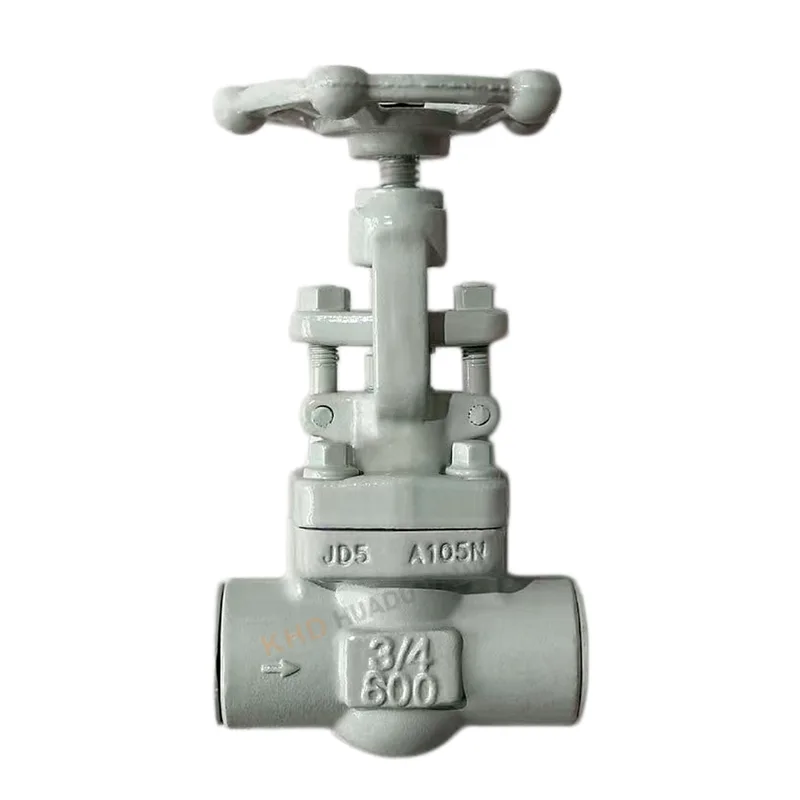

Zavareni kovani zasun

Kovani zasun s utičnicom zavaren je visokotlačni industrijski ventil dizajniran za zatvaranje cjevovoda i kontrolu protoka. Proizveden od strane Huadu Valve Group, koristi A105N kovani ugljični čelik i prikladan je za radne uvjete klase 600. Široko se koristi u naftnim, kemijskim, energetskim i visokotlačnim parnim sustavima gdje su sigurnost i performanse brtvljenja kritični. Kovani zasun s utičnicom zavaren osigurava stabilan rad i dug radni vijek u zahtjevnim industrijskim okruženjima.

Sirovine i strukturne prednosti

Tijelo od kovanog čelika visoke kvalitete

Zavareni kovani zasun izrađen je od A105N kovanog ugljičnog čelika, čime se osigurava:

Visoka čvrstoća i gustoća

Izvrsna otpornost na udarce

Nema grešaka u lijevanju kao što su pore ili rupe od pijeska

Stroga inspekcija materijala

Svaka serija sirovina testira se pomoću spektralne analize kako bi se osiguralo:

Točan kemijski sastav

Bez recikliranih ili nekvalitetnih materijala

Stabilne mehaničke performanse

Prednosti zavarenog spajanja

Vrsta priključka kovanog zasunnog ventila sa zavarenim utičnicom osigurava:

Jaka izvedba brtvljenja

Bolja otpornost na visoki tlak od prirubnica

Smanjeni rizik curenja u kritičnom sustavu

Tehničke specifikacije

Standardni parametri

Veličina: DN15–DN50 (redovne zalihe)

Nazivni tlak: Klasa 300 / Klasa 600

Materijal: kovani ugljični čelik A105N

Tip: Kovani zasun sa zavarenim naglavkom

Raspon temperature: -29°C do 570°C

Proces proizvodnje

Zavareni kovani zasun proizveden je kroz:

Integralno kovanje

Toplinska obrada (proces normalizacije)

CNC precizna obrada

Izvedbene značajke

Preciznost brtvene površine na mikronskoj razini

Izvedba brtvljenja bez curenja

Glatki rad bez zaglavljivanja

Prikladno za visokotemperaturne parne sustave

Područja primjene

Industrija nafte i plina

Zavareni kovani zasuni naširoko se koriste u:

Rafinerijski cjevovodi

Sustavi prijenosa ulja

Objekti prirodnog plina

Kemijska industrija

Visokotlačni kemijski cjevovodi

Sustavi za kontrolu korozivnih tekućina

Ulazni/izlazni sustavi reaktora

Elektroprivreda

Parovodi

Termoenergetski sustavi

Cjevovodi za kondenzat

Opća industrijska uporaba

Visokotlačni cjevovodi malog promjera

Izolacijski sustavi opreme

Aplikacije za sigurnosno isključivanje

Ključni atributi

FAQ

Što je zavareni spoj?

Spoj zavarenim naglavkom je metoda spajanja cijevi gdje se cijev umetne u udubljeni naglavak i zatim zavari vanjska strana. Obično se koristi u visokotlačnim sustavima malog promjera.

U slučaju zavarenog kovanog zasuna, cijev je umetnuta u utičnicu na kraju ventila i zavarena kako bi se formirao čvrsti spoj otporan na curenje.

Ključne značajke zavarenog spoja

Visoka čvrstoća i otpornost na pritisak

Izvrsne performanse brtvljenja

Prikladno za male cjevovode DN15–DN50

Smanjeni rizik od curenja u usporedbi s navojnim spojevima

Uobičajeno u naftnim, plinskim i parnim sustavima

Trebaju li zavareni ventili rastaviti prije zavarivanja?

Da, apsolutno. Prije ugradnje zavarenog kovanog zasuna, ventil se NE smije djelomično sastaviti tijekom zavarivanja.

Ispravna praksa instalacije:

Uklonite unutarnje komponente ako je moguće (ili osigurajte da je ventil potpuno otvoren)

Umetnite cijev do kraja u utičnicu

Održavajte mali dilatacijski razmak (~1,5–2 mm)

Zavarivanje izvodite samo na vanjskom spoju

Pustite da se ohladi prije pokretanja ventila

Važne napomene:

Izbjegavajte pregrijavanje tijela ventila

Spriječite ulazak troske od zavarivanja u šupljinu ventila

Osigurajte ispravno poravnanje prije zavarivanja

Nepravilno zavarivanje može oštetiti brtvene površine i smanjiti vijek trajanja ventila.

Koja je razlika između OS&Y i poklopca motora s vijcima?

Ovo su dva različita konstrukcijska dizajna koja se koriste u zasunima.

OS&Y (vanjski vijak i jaram)

Navoj vretena je izvan tijela ventila

Vidljivo pomicanje vretena označava otvoreno/zatvoreno stanje

Lakše održavanje i praćenje rada

Uobičajeno u protupožarnim i industrijskim sustavima

Poklopac motora s vijcima

Poklopac je spojen na tijelo ventila pomoću vijaka

Unutarnji dizajn stabla (nije vidljiv izvana)

Kompaktna struktura

Široko se koristi u općoj industrijskoj primjeni

Jednostavna usporedba:

OS&Y = vanjska vidljivost + jednostavno praćenje rada

Poklopac motora pričvršćen vijcima = kompaktna + isplativa struktura

Obje vrste mogu se primijeniti u zavarenim kovanim zasunima ovisno o zahtjevima projekta.
