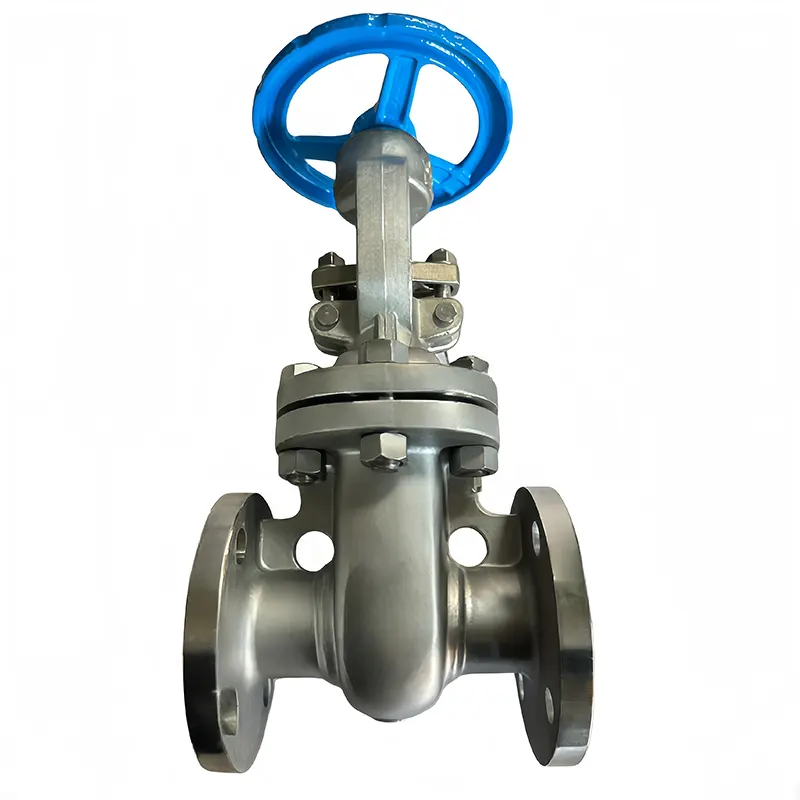

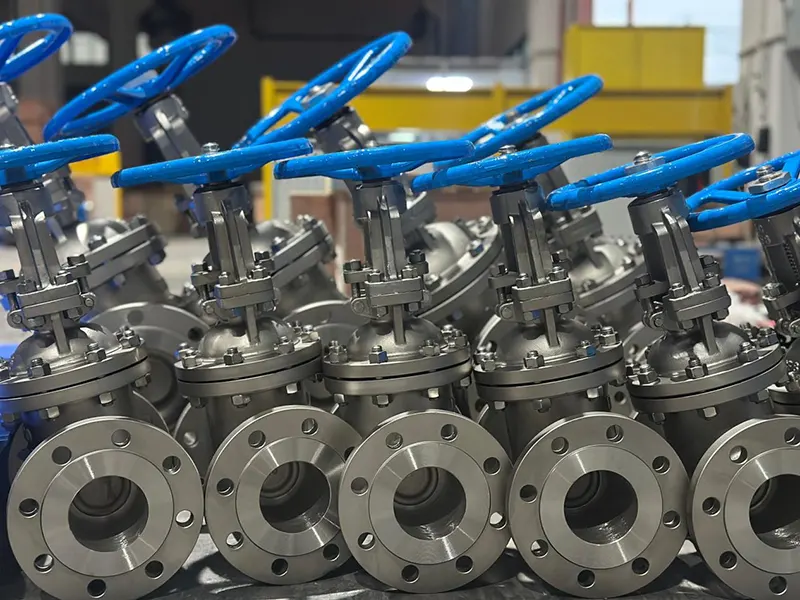

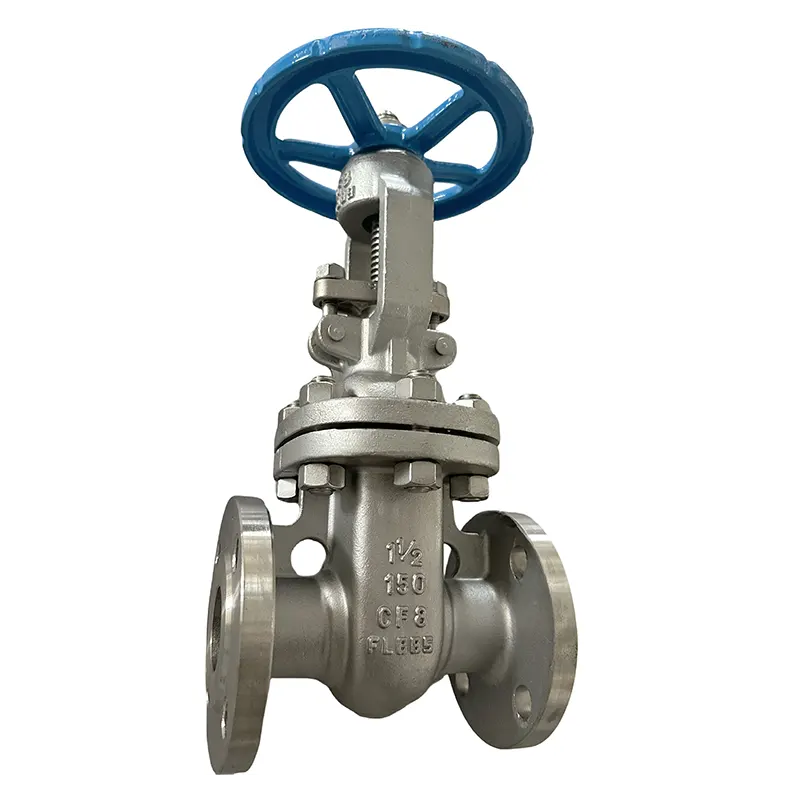

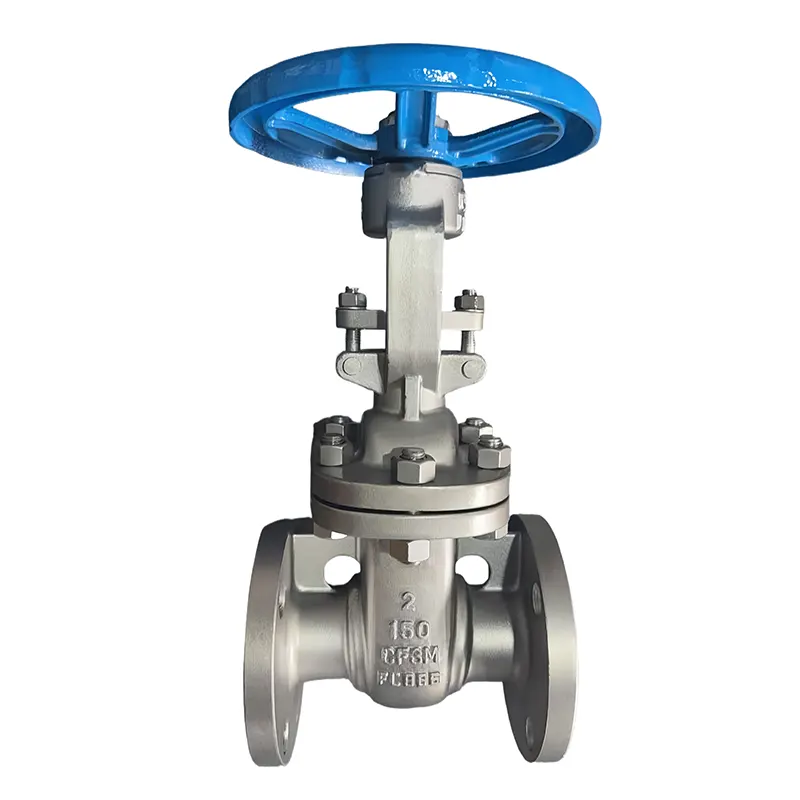

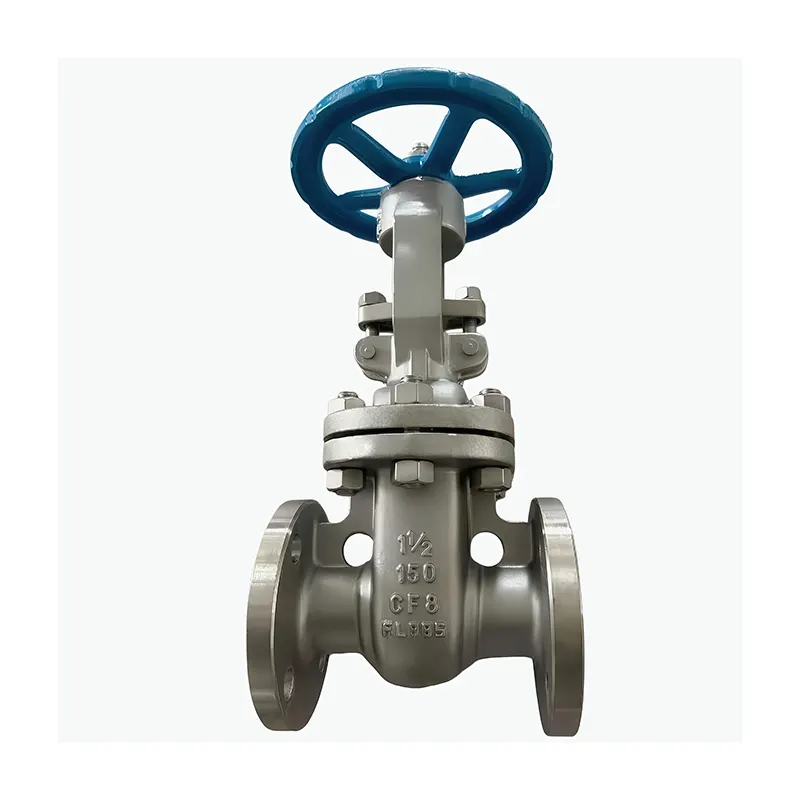

Zasun s prirubnicom

Postoje li veće razlike između prirubničkog spoja i navojnog vijčanog spoja na zasunima?

Prirubnički spojevi koriste odgovarajuće prirubnice, vijke i brtve za povezivanje cijevi i ventila. Odgovaraju velikim promjerima cijevi i visokotlačnim industrijskim vodovima. Rastavljanje radi popravka je jednostavno, a performanse brtvljenja ostaju stabilne dugoročno.

Navojni krajevi pričvršćuju se izravno na male cijevi bez prirubnica. Oni koštaju manje i zauzimaju manje prostora za ugradnju, ali odgovaraju samo malim, niskotlačnim svjetlosnim vodovima. Navojni spojevi skloni su curenju pod visokim temperaturama i teškim radnim uvjetima, te ih je kasnije teško rastaviti.

Ključni atributi

Je li u redu koristiti zasune s prirubnicom za usporavanje ili podešavanje protoka tekućine?

Uopće ne preporučujemo prigušivanje protoka s prirubničkim zasunima. Ovi ventili su dizajnirani isključivo za potpuno otvorena ili potpuno zatvorena stanja.

Držanje klina poluotvorenim omogućuje brzom protoku medija da kontinuirano utječe na brtvenu površinu, što će brzo izgrebati i istrošiti sjedište, što će dovesti do trajnog curenja. Djelomično otvaranje također izaziva jake vibracije i vodeni udar koji oštećuje ventil i spojene cijevi. Kuglasti ventili ili kuglasti ventili mnogo su prikladniji ako je potrebno podešavanje protoka.

U kojim redovitim rasponima veličina i tlakova obično dolazi završetak zasuna s prirubnicom?

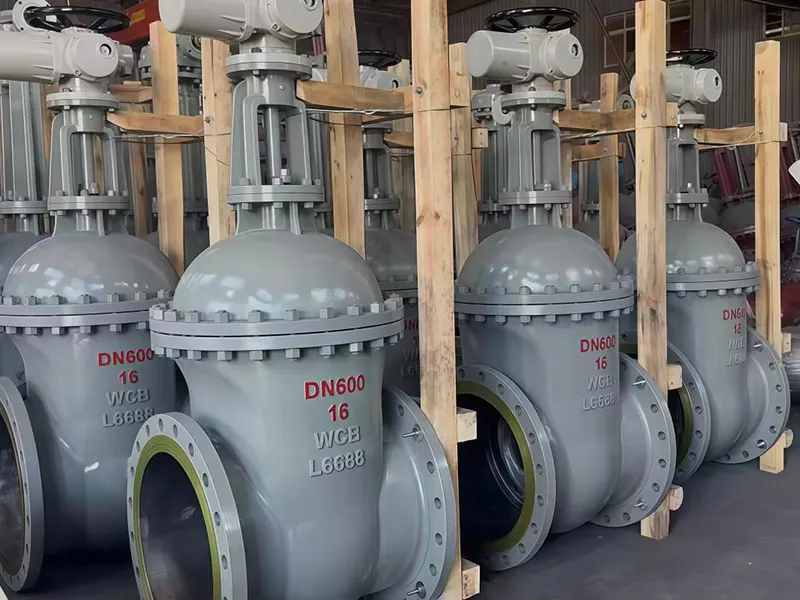

Uobičajene nazivne veličine pokrivaju DN50 do DN1200. DN80, DN100, DN150, DN200 i DN300 naše su najprodavanije veličine za industrijske i komunalne projekte.

Standardni stupnjevi tlaka uključuju dva glavna sustava:

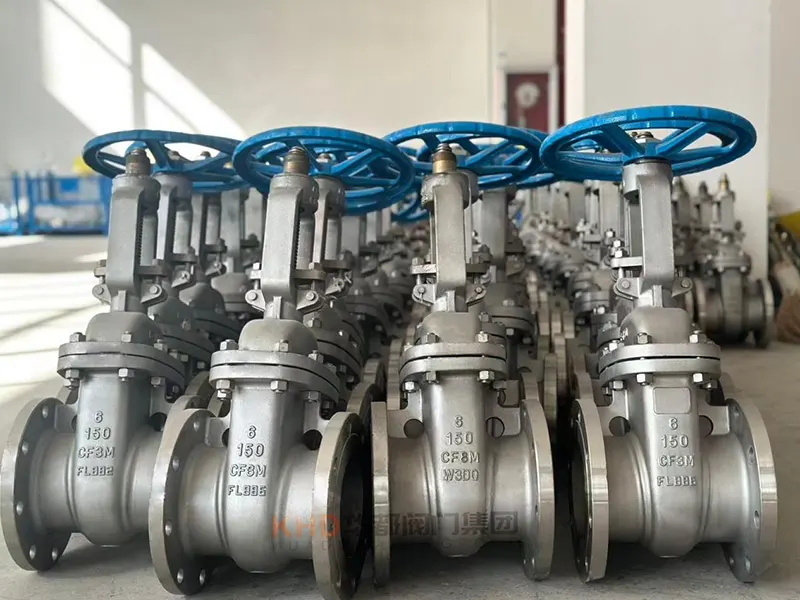

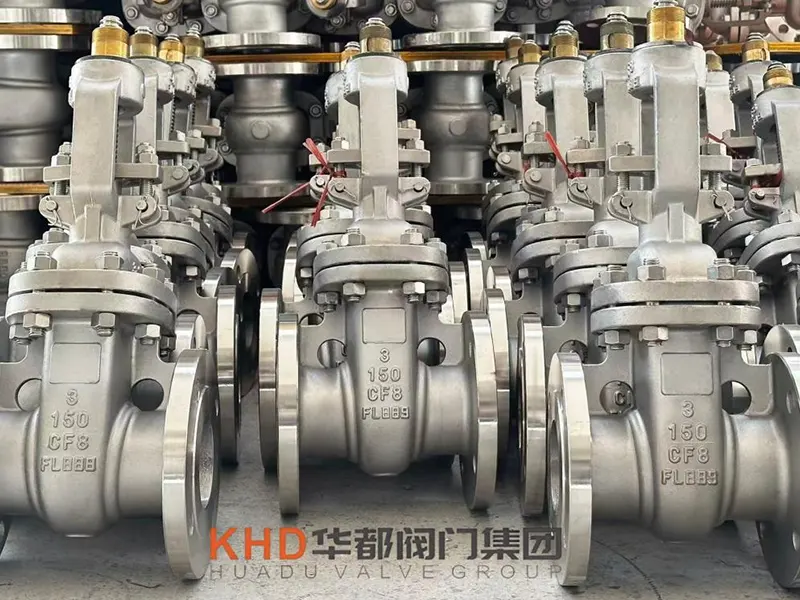

GB standard PN10, PN16, PN25, PN40; ANSI klasa 150, klasa 300, klasa 600.

PN16 i klasa 150 rade za većinu cjevovoda za vodu, paru i opće kemikalije, dok više razine tlaka podnose scenarije rada s parom na visokim temperaturama i petrokemijama.

Koje se tipične sirovine koriste za proizvodnju zasuna s prirubnicom?

Materijali tijela ventila i klina biraju se prema mediju i temperaturi:

WCB ugljični čelik: naš glavni izbor, solidna čvrstoća za obično ulje, vodu i paru srednje temperature

Nehrđajući čelik SS304 / SS316: otporan na koroziju, idealan za cjevovode za kemijske tekućine i morsku vodu

Nodularno željezo: ekonomičan izbor za niskotlačne komunalne sustave čiste vode

Također se usklađuju različiti dodaci za brtvljenje: grafitna brtva za paru visoke temperature, RPTFE za slabo korozivne medije i tvrda legura Stellite za visokotlačne brtvene površine otporne na habanje.

Koje korake svakodnevnog održavanja trebamo slijediti za zasune s prirubnicom?

Provođenje redovitih jednostavnih provjera može produžiti trajanje vašeg zasuna.

Pazite da samo potpuno otvorite ili potpuno zatvorite ventil, nemojte ga ostaviti dopola otvorenim jer će to brzo istrošiti brtvu.

Provjerite vijke prirubnice svakih nekoliko mjeseci. Zategnite sve olabavljene i zamijenite stare brtve ako uočite curenje oko spoja.

Stavite posebno mazivo na stablo ventila s vremena na vrijeme kako bi se ručka glatko okretala bez zapinjanja.

Očistite prašinu i kemijske nakupine s ventila izvana kako biste spriječili stvaranje hrđe na tijelu i prirubnicama.

Ako ventil i dalje curi kada je potpuno zatvoren, rastavite ga kako biste očistili ili zamijenili istrošene klinove i brtvena sjedišta.

Ako se ventil neće koristiti neko vrijeme, ostavite ga potpuno otvorenim i prekrijte vreteno kako biste ga zaštitili od hrđe i prljavštine.
